F33은 항상 "잘못된 경보"가 아닙니다. 위상 전류, AC 커플링 및 과도 부하가 중요한 이유

F33은 항상 "잘못된 경보"가 아닙니다. 위상 전류, AC 커플링 및 과도 부하가 중요한 이유

인버터가 AC 과전류 이벤트를 보고했지만 몇 분 후에 현장이 정상으로 나타나면 본능적으로 불필요한 트립을 의심하는 경우가 많습니다. 실제로 더 나은 시작점은 일반적으로 더 간단합니다. 즉, 위상을 읽고, AC 결합 인버터가 연결된 위치를 확인하고, 알람 직전에 변경된 사항을 물어보는 것입니다.

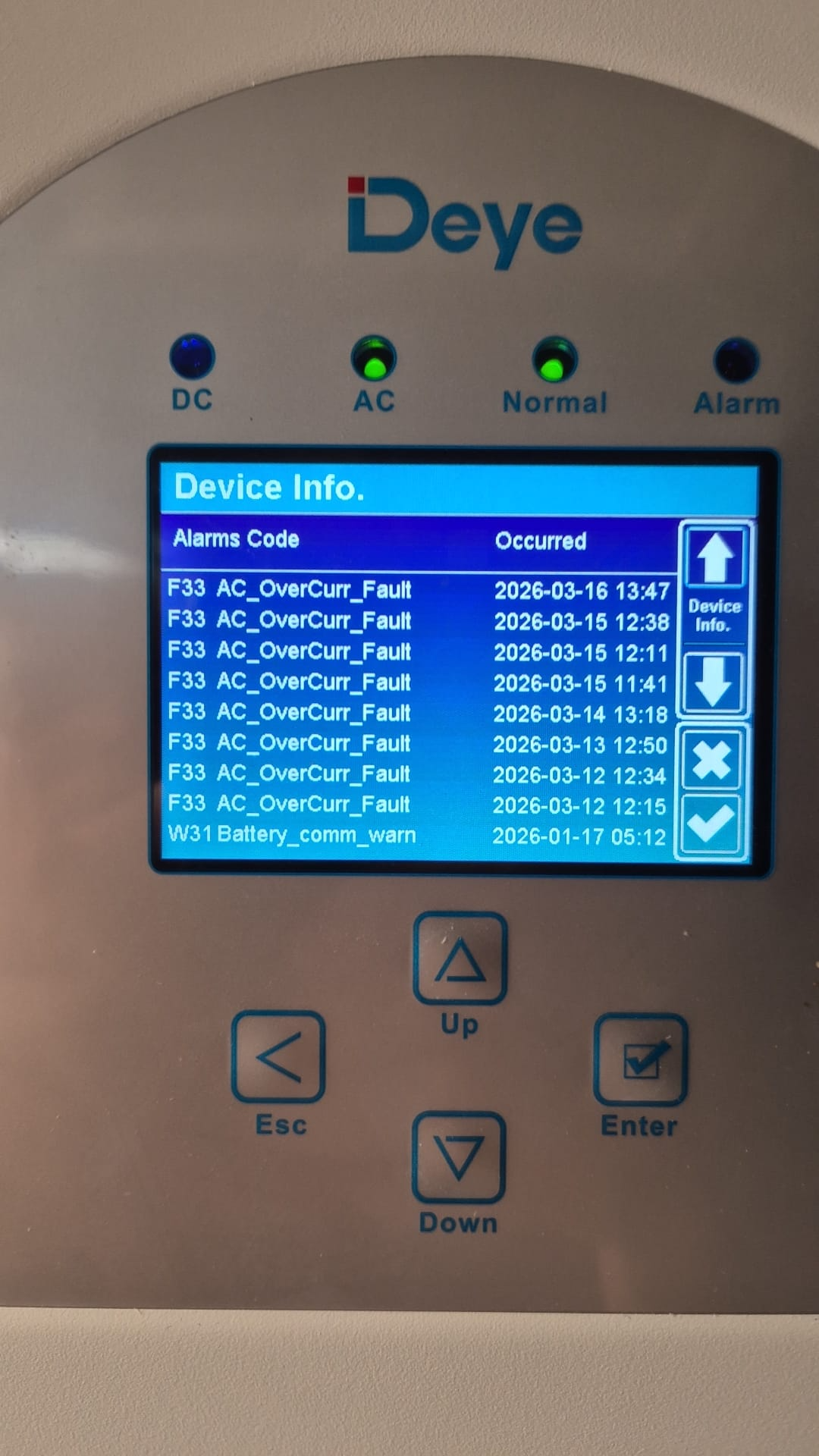

현장 서비스는 가장 빠른 가정에 거의 보상하지 않습니다. 언뜻 보기에는 이상해 보이는 경보가 일단 전기 경로를 이해하면 평범한 것으로 판명되는 경우가 많습니다. F33은 바로 그 범주에 속합니다. 일부 Deye 하이브리드 인버터 제품군에서는 코드가 AC_OverCurr_Fault로 나열됩니다. 다른 제품군에서는 번호 지정이 약간 바뀌지만 실제 교훈은 거의 동일합니다. 즉, 기계가 이벤트를 잘못 보고했다고 결론을 내리기 전에 AC 쪽부터 시작합니다.

AC 과전류 이벤트는 종종 너무 좁게 해석되기 때문에 이러한 구별이 중요합니다. 설치자는 전체 현장 전력을 살펴보고 안정된 상태의 전류 판독값을 취하여 극적인 내용을 확인하지 못하고 경보가 실제일 수 없다고 판단할 수 있습니다. 그러나 전류가 항상 헤드라인 전력 수치에서 제시하는 깔끔하고 균형 잡힌 방식으로 동작하는 것은 아닙니다. 사이트는 총 킬로와트가 적당해 보이지만 여전히 한 단계에 의미 있는 부담을 줄 수 있습니다. 특히 AC 커플링, 백업 부하 또는 단기 스위칭 이벤트가 관련된 경우에는 더욱 그렇습니다.

코드부터 시작하되 거기서 멈추지 마세요.

첫 번째 유용한 점은 냉정한 점입니다. 오류 코드 번호는 인버터 제품군에 따라 다를 수 있으므로 서비스 팀은 단일 코드를 보편적인 것으로 취급하기 전에 항상 정확한 모델을 확인해야 합니다. 그럼에도 불구하고 Deye의 매뉴얼은 일관된 방향을 가리키고 있습니다. 즉, 인버터가 AC 측 과전류 상태를 표시할 때 배터리, BMS 또는 PV 입력이 책임이 있어야 한다는 성급한 결론이 아니라 AC 경로의 전류부터 조사를 시작해야 합니다.

당연하게 들릴 수도 있지만, 많은 대화가 여기서 빗나갑니다. 과거 데이터에서 배터리 상태가 양호해 보이면 소프트웨어나 펌웨어로 관심이 옮겨가는 경우가 많습니다. 때로는 그것이 정당화되기도 합니다. 전류가 어디에 흐르고 있는지, 어느 위상에 전류가 집중되었는지, 시스템 구성이 그러한 집중 가능성을 높였는지 여부 등 기본 사항이 아직 제대로 확인되지 않은 경우가 더 많습니다.

나중에 제로 전류 판독값이 거의 입증되지 않는 이유

현장에서 흔히 제기하는 이의는 안심이 되는 것처럼 들리지만 결론이 나지 않습니다. "경보에 대해 논의할 때 전류를 확인했는데 0이었습니다." 이는 나중에 사이트가 어떻게 생겼는지 알려줄 뿐입니다. 이벤트가 트리거되었을 때 무슨 일이 일어났는지는 알려주지 않습니다.

짧은 과전류 이벤트는 빠르게 나타났다가 사라질 수 있습니다. 압축기, 펌프, 히터 뱅크, 충전기 또는 다른 인버터는 몇 초 만에 상황을 바꿀 수 있습니다. 기술자가 도착하기 전에 상태가 사라지면 정상 상태 판독값이 완전히 무해해 보일 수 있습니다. 또한 이벤트가 로깅 간격보다 짧을 수 있거나 돌이켜보면 눈에 띄지 않는 더 넓은 추세로 평활화될 수 있기 때문에 과거 곡선은 가장 드러나는 세부 사항을 놓칠 수도 있습니다.

이것이 바로 맥락이 중요한 이유입니다. 서비스 보고서는 무엇을 켰는지, 시스템이 어떤 모드에 있었는지, 현장이 그리드에 연결되었는지 또는 부하 측을 통해 작업 중인지, 이벤트가 알려진 수요 변화와 일치했는지 여부를 기록할 때 훨씬 더 유용해집니다.

5kW에 대한 오해: 총 전력과 위상 전류는 동일하지 않습니다.

현장에서 한 줄이 계속해서 나타납니다. "부하는 5kW로 제한되며 5kW는 22A를 생성하지 않습니다." 이 진술은 특정 가정, 즉 3상 시스템 전체에 걸쳐 전력이 균등하게 공유된다는 가정 하에서만 사실입니다. 부하 또는 AC 결합 소스가 단일 230V 위상에 집중되면 연산이 즉시 변경됩니다.

따라서 더 정확한 설명은 다음과 같습니다. 5kW는 일반적으로 균형 잡힌 3상 시스템의 각 위상에 22A를 제공하지 않지만 확실히 하나의 230V 위상에서 해당 범위에 있을 수 있습니다. 이것이 바로 위상 수준 데이터가 중요한 이유입니다. 사이트는 총체적으로 예상 범위 내에 있을 수 있으며 총 전력 수치가 제시하는 것보다 하나의 도체를 훨씬 더 세게 밀 수 있습니다.

요점은 모든 22A 판독값이 허용된다는 것이 아닙니다. 권력이 어떻게 배분되는지 먼저 확립하지 않고 숫자 자체를 불가능하다고 일축해서는 안 된다는 것이다. 실제 설치에서 L1의 AC 결합 스트링 인버터 또는 L1에 집중된 큰 부하로 인해 헤드라인 kW 수치보다 위상 전류가 훨씬 더 중요해질 수 있습니다.

AC 커플링 위치가 중요한 이유

Deye의 유럽 하이브리드 인버터 문서는 일상적인 문제 해결에서 간과하기 쉬운 중요한 점을 제시합니다. AC 커플링은 그리드 측이나 부하 측에서 구성할 수 있으며 지원되는 모델에서는 GEN 포트를 Micro Inv 입력으로 사용할 수도 있습니다. 이러한 유연성은 특히 기존 태양광 시스템을 개조할 때 유용할 뿐만 아니라 설비를 통해 전력이 이동하는 방식과 경보를 해석하는 방식도 변경합니다.

온 그리드 인버터가 부하 측에서 AC 결합된 경우 논의는 전체 사이트 발전에서 백업 출력 및 이에 연결된 위상을 통해 전력이 소비되는 경로로 즉시 전환되어야 합니다. 마찬가지로, AC 결합 모니터링에 외부 계량기를 사용하는 경우 Deye의 매뉴얼에서는 부하 소비 데이터가 정확하려면 계량기 데이터가 하이브리드 인버터와 올바르게 통신해야 한다고 명시합니다. 이러한 맥락이 없으면 기술자와 고객은 실제 전기 상태를 진단하기보다는 스크린샷을 놓고 논쟁을 벌이게 될 수 있습니다.

전체 내용이 아닌 단계를 읽어보세요.

이는 단일 총 전력 보기보다 인버터 자체의 세부 정보 페이지가 더 많은 정보를 제공하는 경우가 많습니다. Deye의 인터페이스는 인버터 측의 각 위상에 대한 전압, 전류 및 전력을 제공하고 부하 측의 각 위상에 대한 전압 및 전력을 제공합니다. 서비스 팀에게 그것은 장식이 아닙니다. 결정적인 단서가 되는 경우가 많습니다.

3상 시스템은 여전히 ​​고르지 않을 수 있습니다. 저전압 3상 하이브리드에 대한 Deye의 데이터시트에는 인버터가 불균형 출력을 지원하고 최신 모델의 메뉴에서도 비대칭 위상 공급을 참조한다고 명시되어 있습니다. 즉, 시스템은 부하가 항상 깔끔하게 분할되지 않는 현실 세계에서 작동하도록 구축되었습니다. 그러나 동일한 현실은 문제 해결이 단계 수준에서 수행되어야 함을 의미합니다. 평평한 총 수치는 편향된 설치를 숨길 수 있습니다.

고객에게 F33을 설명하는 더 좋은 방법

고객은 일반적으로 오류 코드 철학에 대한 교훈을 원하지 않습니다. 그들은 인버터가 안전한지, 시스템이 올바르게 배선되었는지, 불필요하게 부품을 교체하라는 요청을 받고 있는지 알고 싶어합니다. 가장 유용한 대답은 알람이 확실히 옳았거나 확실히 틀렸다고 말하는 것이 아닙니다. AC 과전류 이벤트는 나중에 찍은 차분한 스냅샷이 아닌 실제 전류 경로, 실제 위상 부하 및 실제 작동 순간을 통해 판단해야 함을 설명하기 위한 것입니다.

그러면 더 나은 서비스 대화가 가능해집니다. 이는 조사가 추측보다는 전기적 동작에 기초하고 있음을 보여줍니다. 또한 신뢰를 손상시키는 두 가지 극단적인 상황, 즉 증거 없이 경보를 소프트웨어 결함으로 무시하거나 모든 과전류 코드를 하드웨어 결함의 증거로 처리하는 것을 방지합니다.

결국 많은 F33 논의는 전혀 신비한 인버터에 관한 것이 아닙니다. 이는 총 전력과 위상 전류 사이, 정상 상태 판독값과 단기 이벤트 사이, 깔끔한 단일 선 다이어그램과 설치가 현장에서 실제로 연결되는 방식 사이의 차이에 관한 것입니다. 그 격차를 좁히면 일반적으로 사건을 훨씬 더 쉽게 이해할 수 있습니다.
