SUN-MPPT-L01-EU-AM8 및 SUN-STS500L 사양 설명: 8채널, 500kW STS

두 개의 모듈, 두 개의 다른 작업

SUN-MPPT-L01-EU-AM8 및 SUN-STS500L은 동일한 C&I ESS 클러스터의 반대쪽 끝에 있습니다. PV 스트링에서 에너지를 끌어와 최대한 효율적으로 PCS에 전달합니다. 다른 하나는 그리드, 발전기 또는 PCS 자체 등 어떤 전원이 실제로 부하에 도달하는지 결정합니다. 어느 쪽도 다른 쪽을 대체하지 않으며, 각 작업의 시작 위치와 중지 위치를 이해하면 시스템 규모를 올바르게 조정하는 것이 더 쉬워집니다.

SUN-MPPT-L01-EU-AM8: 8개의 추적기가 실제로 수행하는 작업

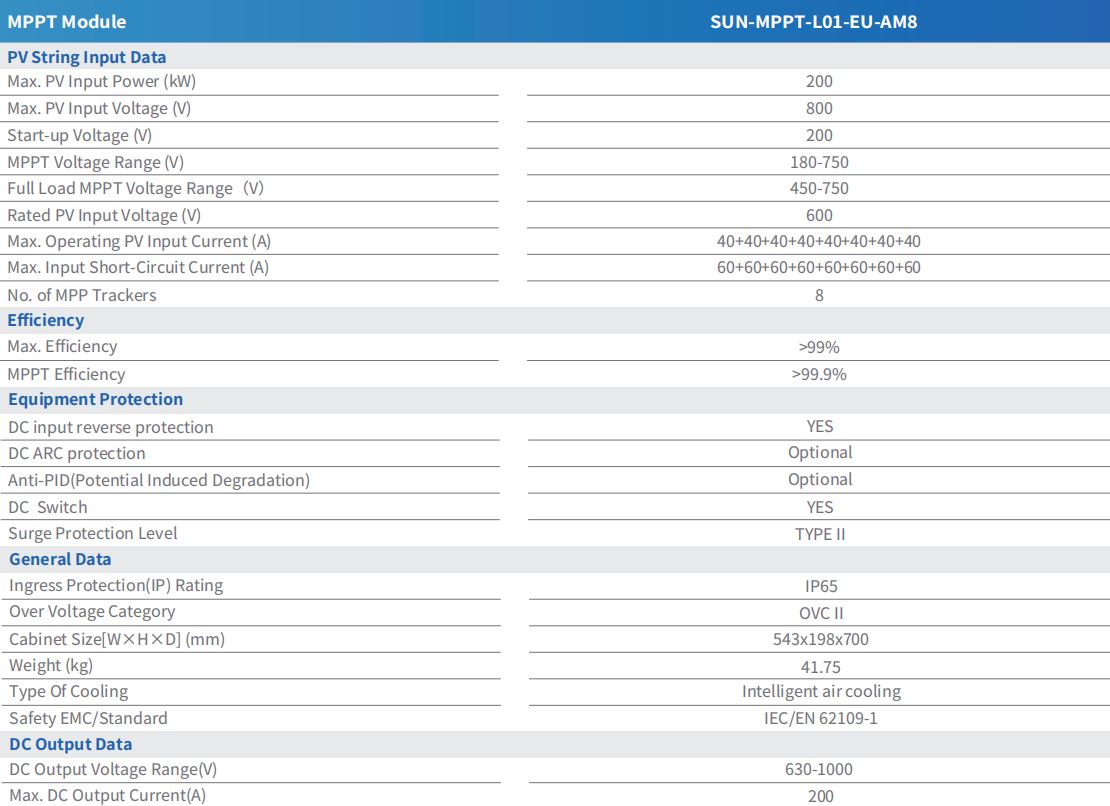

이 모듈이 실행됩니다. 8개의 독립적인 MPP 추적기 , 각각 정격 작동 전류는 40A이고 단락 전류 제한은 60A이며 결합된 최대 PV 입력은 200kWp입니다. 추적기는 그룹화되지 않고 독립적이기 때문에 한 스트링의 음영 이벤트나 결함은 다른 7개를 끌어 내리는 대신 해당 채널에 격리됩니다.

전압 창은 추적기 수만큼 중요합니다. 시동 전압은 200V이고, MPPT 전압 범위는 180~750V이며, 최대 부하 시 450~750V로 좁아집니다. 정격 PV 입력 전압은 600V이고 DC 출력은 630~1000V에서 PCS에 공급되며 최대 200A입니다. 최대 효율은 99% 이상으로 평가되며 MPPT 추적 효율 자체는 99.9%를 초과합니다. 두 숫자의 차이는 모듈이 조건 변화에 따라 실제 피크 전력점을 얼마나 잘 찾고 유지하는지에 달려 있습니다. 기본 개념을 더 깊이 설명하고 싶은 독자를 위한 이 책은 최대 전력 지점 추적 개요 및 이것이 중요한 이유 기본을 다룹니다.

SUN-STS500L: 스위칭 용량 및 타이밍

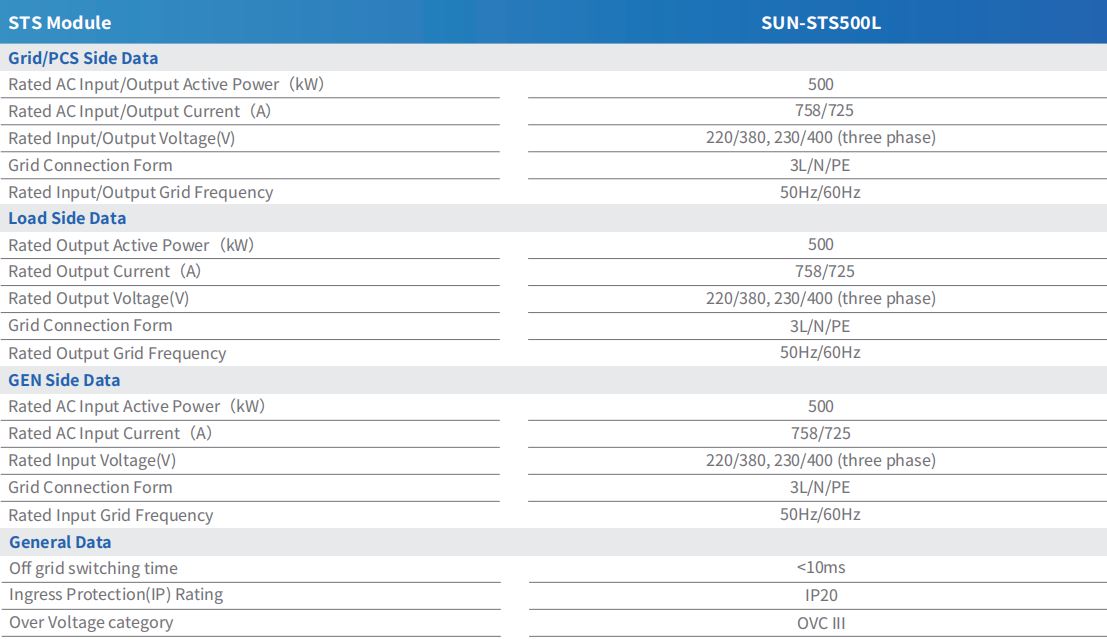

SUN-STS500L은 단일 숫자를 중심으로 제작되었습니다. 500kW 스위칭 용량은 Grid/PCS 측, Load 측, GEN 측에 걸쳐 동일하게 적용됩니다. 각 측면은 50Hz 또는 60Hz에서 3L/N/PE 구성으로 연결된 220/380V 또는 230/400V 3상에서 동일한 758A/725A 입력 또는 출력 전류에 대해 정격이 지정됩니다.

오프 그리드 전환 시간은 10ms 미만으로 평가되며, 이는 연결된 부하가 일반적으로 그리드, 오프 그리드 및 디젤 발전기 모드 간의 전환을 등록하지 않을 만큼 충분히 빠릅니다. 이 모듈은 IP20 수신 등급과 OVC III 과전압 카테고리를 제공하며 이는 실외 정격 인클로저가 아닌 AC 측 스위칭 구성 요소로서의 역할을 반영합니다.

두 모듈이 하나의 클러스터에서 함께 작동하는 방식

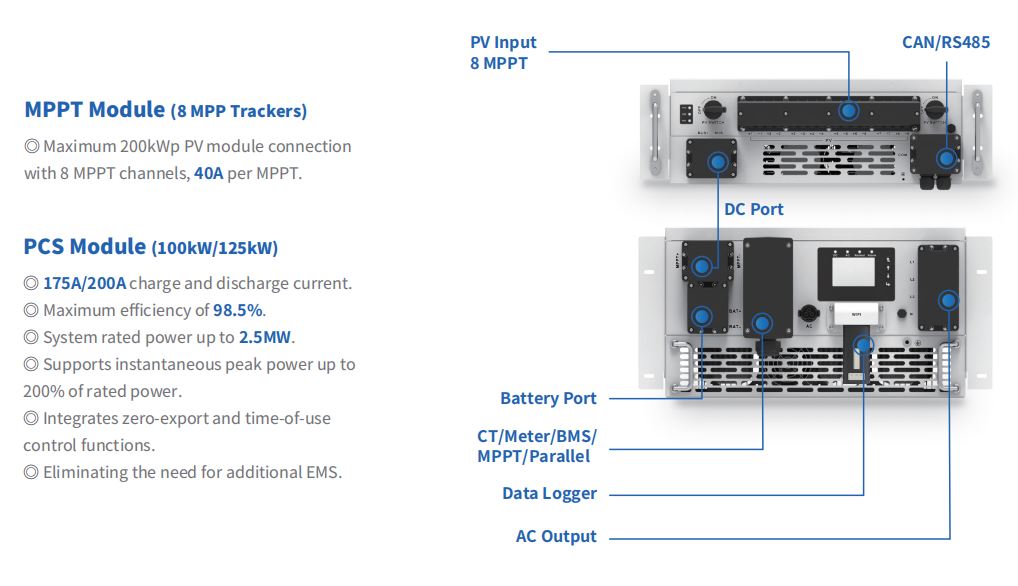

일반적인 빌드에서 PV 스트링은 DC 측의 PCS에 전원을 공급하는 SUN-MPPT-L01-EU-AM8에서 종료됩니다. SUN-STS500L은 PCS 다운스트림의 AC 측에 위치하여 부하가 그리드, PCS 지원 배터리 전원 또는 디젤 발전기에서 나오는지 여부를 결정합니다. 하나의 STS500L 장치는 최대 5개의 100kW PCS 장치 또는 4개의 125kW PCS 장치에 연결되므로 클러스터의 MPPT-STS 비율은 단일 STS 모듈에 많은 PCS 장치가 연결되어 있더라도 따릅니다.

이러한 분할은 문제 해결 시 중요합니다. PV 성능 저하 문제는 MPPT 모듈 및 해당 추적기 수준 데이터를 가리키는 반면, 스위칭 지연 또는 모드 전환 오류는 STS 모듈 및 해당 AC 측 배선을 가리킵니다. 이 두 모듈 주위에 전체 클러스터를 지정하는 팀은 전체 클러스터를 검토할 수 있습니다. C&I 에너지저장시스템 라인업 PCS 수와 배터리 용량을 위의 MPPT 및 STS 등급에 일치시키려면
