BOS-B Pro-A3 배터리 시스템 설명: 용량, 수명, 구성

단일 모듈에서 시작

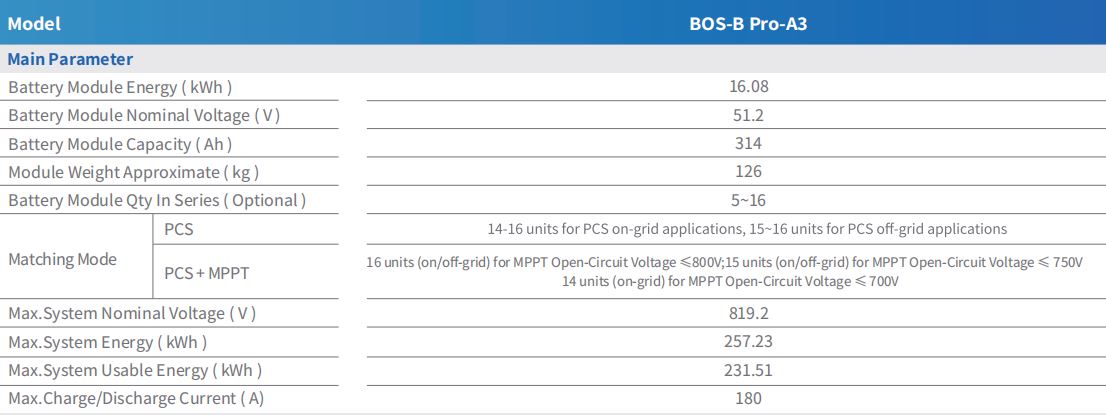

모든 BOS-B Pro-A3 랙은 동일한 기본 장치로 제작됩니다. 16.08kWh 정격 전압 51.2V, 용량 314Ah, 무게 126kg의 모듈입니다. 총 랙 에너지, 시리즈 구성, 일치하는 PCS 수 등 시스템의 다른 모든 항목은 단일 모듈 사양에서 확장됩니다.

랙당 모듈 수 및 변경 이유

랙은 사이에 보관할 수 있습니다. 5와 16 배터리 모듈은 직렬로 연결되지만 실제 천장은 랙 배선 방식에 따라 달라집니다. 스트링에 MPPT 없이 PCS에 직접 연결하면 설치가 온그리드 또는 오프그리드에서 실행되는지 여부에 따라 14~16개의 장치가 지원됩니다. MPPT가 추가되면 PV 개방 회로 전압에 따라 제한이 이동합니다. 즉, 800V 이하에서는 16개 장치, 750V 이하에서는 15개 장치, 700V 이하에서는 계통 내 14개 장치만 허용됩니다.

최대 16개 모듈 구성에서 랙은 819.2V의 시스템 공칭 전압에 도달합니다. 257.23kWh 및 231.51kWh의 사용 가능한 에너지 - 권장되는 90% 방전 깊이를 반영하는 둘 사이의 간격입니다.

랙 수준의 충전 및 방전 제한

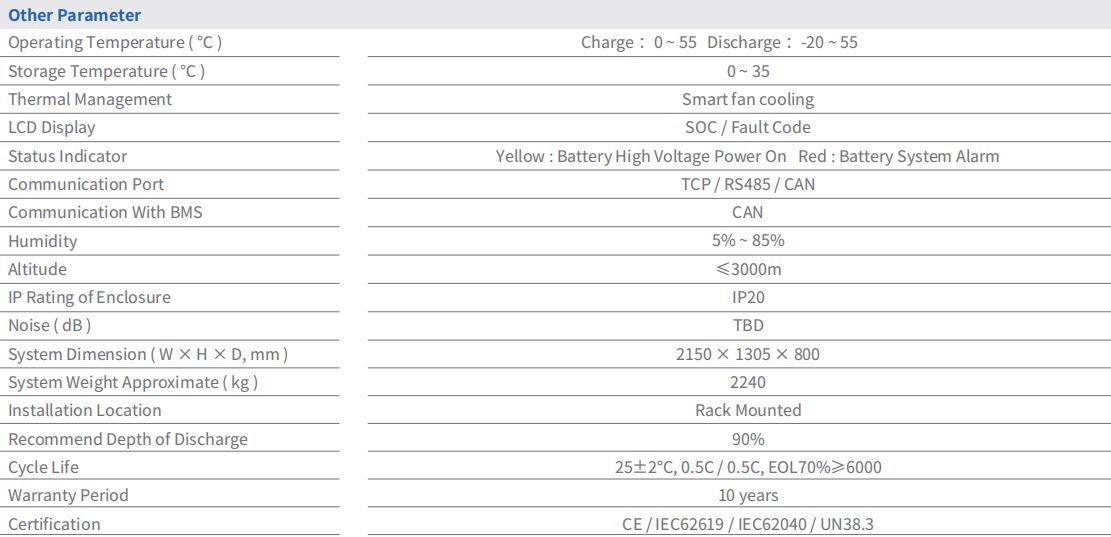

모듈 수에 관계없이 랙의 최대 충전 및 방전 전류는 다음으로 제한됩니다. 180A . 충전은 0°C~55°C 범위에서 허용되며 방전은 -20°C까지 확장되어 전원을 다시 켤 때보다 뺄 때 추운 조건에서 시스템 작동 여유 공간을 더 많이 제공합니다. 작동 온도와 별개로 보관 온도는 0~35°C로 제한됩니다.

주기 수명 및 보증에 실제로 포함되는 내용

주기 수명은 다음과 같이 평가됩니다. 6000사이클 이상 70% 수명 종료 용량, 0.5C 충전 및 0.5C 방전 속도로 25±2°C에서 테스트되었습니다. 이 수치는 10년 보증 기간을 기준으로 합니다. 테스트된 속도와 방전 깊이로 하루에 한 번 순환되는 랙은 보증 기간이 종료된 후에도 여전히 의미 있는 가용 용량을 유지해야 합니다.

권장 방전 깊이는 90%로 설정되어 있으며, 모듈의 LFP 화학은 일부 다른 화학이 요구하는 방식으로 서로 교환하는 대신 해당 방전 깊이와 6000사이클 등급의 조합을 보증 기간 동안 유지할 수 있게 해줍니다.

인클로저, 통신 및 물리적 공간

전체 랙의 크기는 2150 × 1305 × 800mm이고 최대 구성 시 무게는 약 2240kg이며 독립형이 아닌 랙 설치 장치로 장착됩니다. 통신은 TCP, RS485 또는 CAN을 통해 실행되며, 특히 BMS와의 통신에 사용되는 CAN이 있습니다. 열 관리는 스마트 팬 냉각을 통해 처리되며 인클로저는 직접적인 실외 노출보다는 실내 또는 보호 설치에 적합한 IP20 등급을 제공합니다.

상태는 2색 표시 시스템(고전압 전원 켜짐은 노란색, 배터리 시스템 경보는 빨간색)으로 지원되는 SOC 및 오류 코드 디스플레이를 통해 보고되므로 기술자는 패널을 열거나 노트북을 연결하지 않고도 랙 상태를 읽을 수 있습니다. 인증에는 CE, IEC62619, IEC62040 및 UN38.3이 포함됩니다.

이것이 더 큰 빌드에 적합한 경우

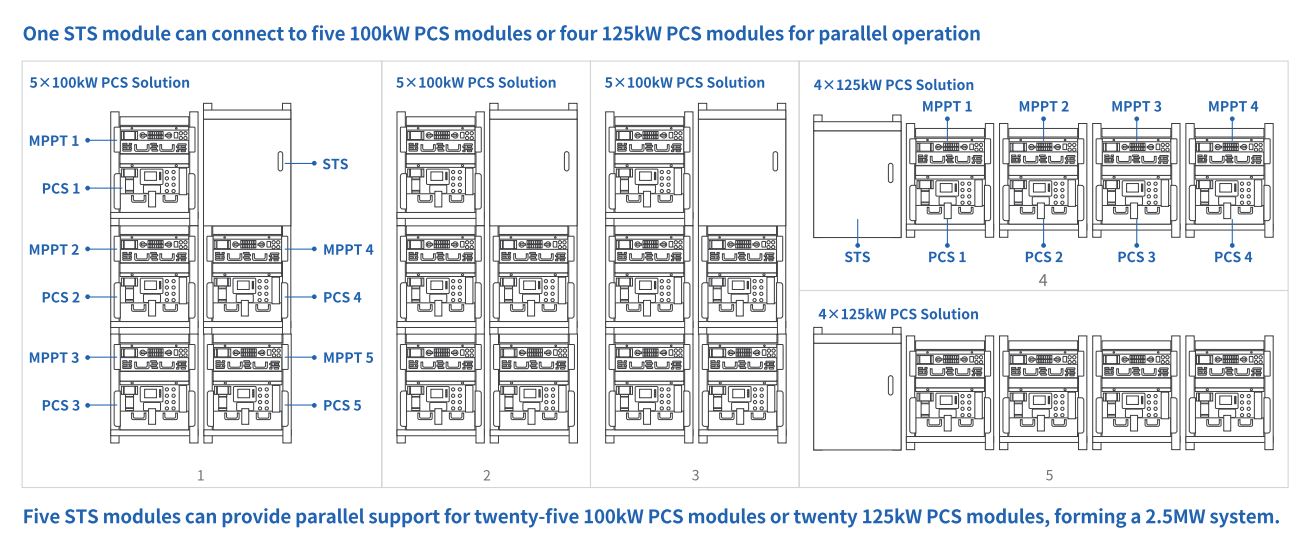

이러한 랙당 수치는 더 큰 규모의 구성 요소입니다. 하나의 PCS는 최대 16개의 랙을 병렬로 운반할 수 있으므로 프로젝트의 총 에너지 용량은 실제로 랙당 257.23kWh에 PCS 수가 허용하는 랙 수를 곱한 값입니다. 이 배터리 주위에 전체 클러스터를 지정하는 사람은 누구나 더 넓은 범위를 검토할 수 있습니다. 대용량 배터리 에너지 저장 시스템 라인업 랙 수, PCS 등급 및 총 사이트 용량이 어떻게 조화를 이루는지 확인하세요.
