Deye 인버터 F55(DC-Volt High-Fault) 실제 분석

Deye 인버터 F55(DC - 전압 높음 - 결함) 실제 분석 - 실제 사례를 통한 DC 과전압의 신속한 문제 해결 및 해결

개요

F55(DC - 볼트 높음 오류)는 Deye 하이브리드 인버터의 DC 측 고전압 보호 오류 코드입니다. 이는 일반적으로 하드웨어 오류보다는 시스템 구성 및 작동 조건 불일치로 인해 발생합니다. 트리거되면 인버터는 즉시 PV 입력을 차단하고 PV 생성을 중지합니다. 이 기사에서는 세 가지 실제 현장 스크린샷을 사용하여 F55의 핵심 원인과 트리거 논리를 분석하고 데이터 추적부터 현장 교정까지 표준화된 현장 준비 절차를 제공합니다. 이 지침은 Deye 주거용 싱글의 전체 범위에 적용됩니다. 3단계 위상이 낮음 전압 하이브리드 인버터이며 PV 설치자 및 O&M 직원을 대상으로 합니다.

1. 케이스 폴트 현상 - 세 개의 스크린샷으로 핵심 이상 현상 잠그기

이 경우 주거용 PV 저장 시스템은 주간의 높은 복사조도 기간 동안 내보내기를 반복적으로 중단했습니다. 원격 모니터링으로 경보가 발생했습니다. 세 개는 - 사이트 스크린샷은 완전한 증거 체인을 형성하고 핵심 문제를 명확하게 보여줍니다.

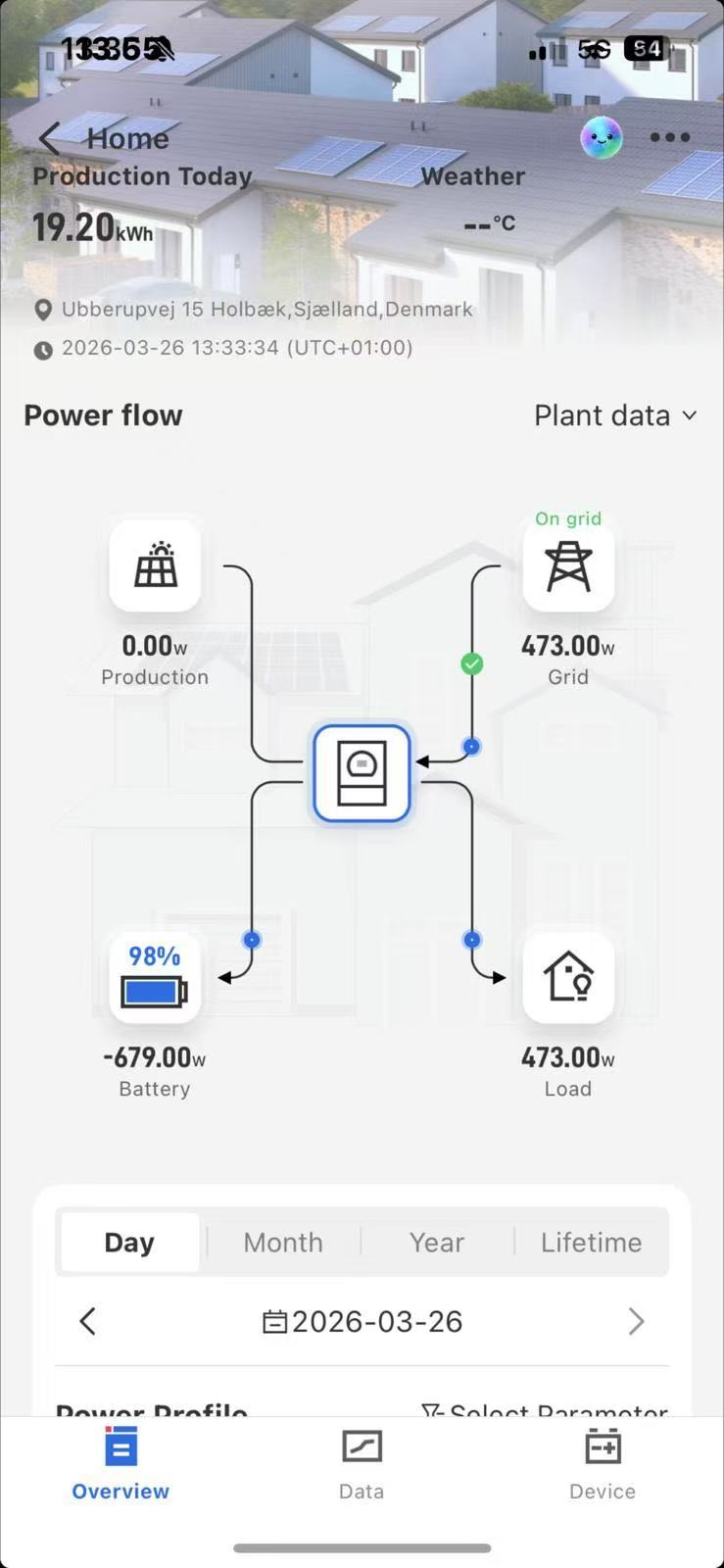

그림 1 - 전력 흐름 스크린샷

PV 생성 전력은 0W로 직접 떨어집니다. 시스템은 PV 생성을 중지하고 전적으로 PV에 의존합니다.

부하를 제공하기 위한 그리드 공급과 배터리 방전. 이 고객입니다 - '세대 없음' 증상이 감지되었습니다.

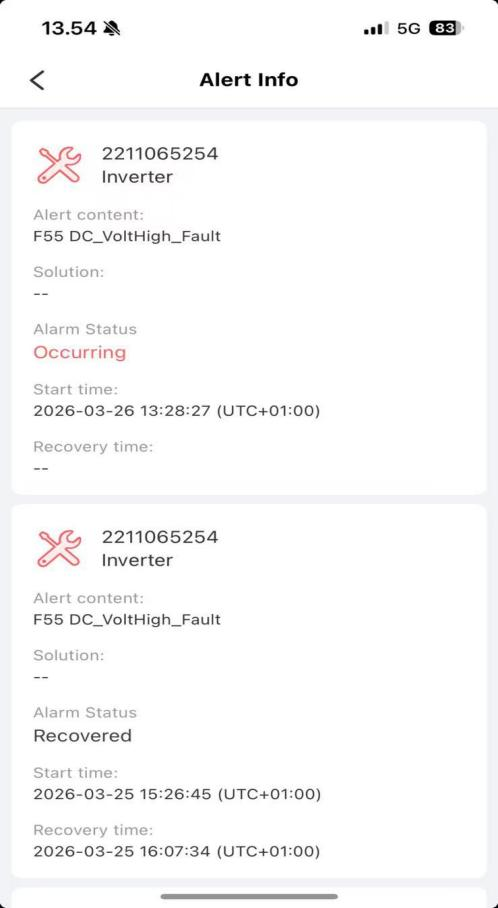

그림 2 - F55 알람 로그 스크린샷

플랫폼에서 F55 DC를 보고합니다. - 볼트 높음 - DC 버스 오버를 나타내는 오류 전압. 낮 시간에 오류가 발생함 - 조도 기간을 설정하고 조도가 떨어지면 자동으로 지워집니다. 반복되는 패턴은 일반적인 DC 과전압 타이밍과 일치합니다.

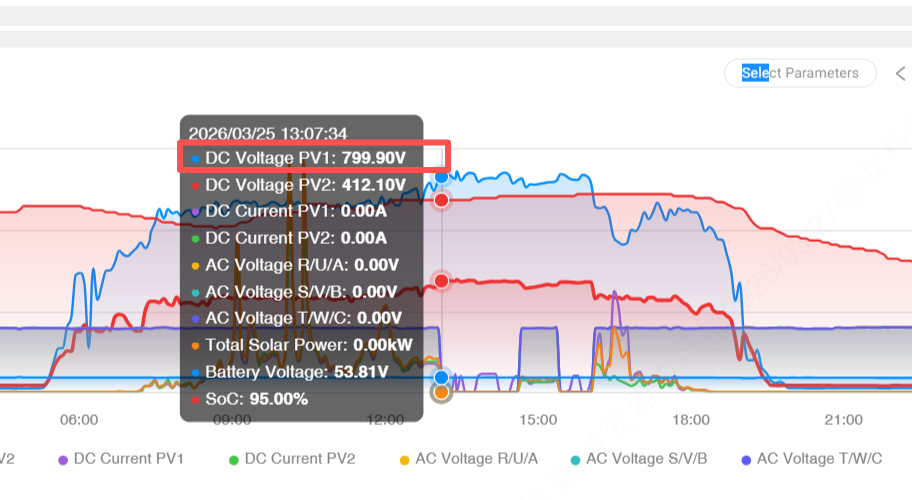

그림 3 - 운영 데이터 스크린샷

이 스크린샷은 루트의 핵심입니다. - 식별을 유발합니다. 핵심 이상 현상은 명확합니다. PV1 DC 전압 스파이크는 799.90V, PV1 및 PV2 PV 전류는 0.00A, 배터리 SOC는 배터리 전압 53.81V에서 95%, AC 측 전압은 모두 0V로 인버터가 그리드에서 연결 해제되었음을 나타냅니다.

세 개의 스크린샷은 DC가 너무 많다는 결론을 나타냅니다. - 측면 전압이 인버터를 트리거했습니다. ' 보호 조치로 인해 발전이 중단되었습니다. 배터리가 거의 가득 차면 전압 상태가 더욱 악화됩니다.

2. F55 오류 핵심 정의 및 케이스 트리거 논리

공식 정의

F55는 DC 버스 과전압 보호를 나타냅니다. 인버터 ' 보호 로직은 높은 DC 전압으로 인해 IGBT, DC 링크 커패시터, 배터리 BMS 및 기타 중요한 구성 요소가 손상되는 것을 방지합니다. DC 전압이 구성된 보호 임계값을 초과하면 인버터는 보호 조치를 실행합니다.

이 사례에 대한 완전한 트리거 논리

세 개의 스크린샷을 인버터 보호 동작과 결합하면 오류 체인은 다음과 같으며 일반적인 F55 시나리오를 나타냅니다.

- 근본 원인: PV1 스트링에 직렬로 연결된 모듈이 너무 많아서 개방 회로 전압이 인버터를 크게 초과합니다. ' s MPPT 또는 DC 입력 제한. 스크린샷은 일반적인 안전 한계를 훨씬 초과하는 799.90V를 보여줍니다.

- 직접 트리거: 강한 일사량 하에서 정오에 PV 전압이 더 상승하여 보호 임계값을 넘습니다.

- 증폭 요인: 95%의 배터리 SOC는 거의 가득 차서 과잉 PV 전력을 흡수할 용량이 거의 없습니다. 과도한 에너지는 DC 측에 축적되어 전압을 더 높게 만듭니다.

- 보호 조치: 인버터는 F55를 트리거하고, PV 입력을 차단하여 PV 전류가 0으로 떨어지고, AC 전압이 0이 되도록 그리드에서 연결을 끊습니다. PV 전력이 0W로 떨어지고 시스템 내보내기가 중지됩니다.

- 자동 복구: 저녁 시간에 일조량이 감소하면 PV 전압이 다시 안전 범위로 떨어지고 보호 기능이 해제되며 인버터가 정상 작동을 재개합니다.

3. F55의 핵심 원인(주요 비하드웨어 문제)

스크린샷과 현장 통계에 따르면 대부분의 F55 오류는 하드웨어 결함으로 인해 발생하지 않습니다. 이 사례는 현장 점검의 초점이 되어야 하는 두 가지 주요 원인과 일치합니다.

과도한 PV 스트링 구성(주요 원인, ~60% )

이 경우는 일반적인 경우입니다. PV1 스트링 시리즈 수가 너무 높아서 개방 회로 전압이 인버터를 훨씬 초과하는 799.90V에 도달합니다. ' 허용되는 입력입니다. 강한 방사조도에서는 필연적으로 과전압 보호가 작동됩니다. 어떤 경우에는 모듈 유형이나 스트링 수에서 PV1과 PV2 사이의 불균형이 나타나 스트링 하나가 안전 전압을 초과하는 경우도 있습니다.

배터리 흡수력 부족(2차, ~25% )

높음 battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

기타 일반적인 비 - 하드웨어 원인

- 지나치게 엄격한 역방향 제한, 비활성화된 전력 평활화 또는 전압 스파이크를 허용하는 잘못된 배터리 충전 차단 설정과 같은 잘못된 매개변수 설정.

- 느슨하거나 산화된 연결과 같은 DC 배선 문제로 인해 전압 감지가 왜곡되고 잘못된 과전압 감지가 발생합니다.

4. 표준화된 F55 문제 해결 절차 - 먼저 원격으로 실행한 후 켜기 - 사이트

"원격 스크린샷 추적을 먼저 수행한 다음 현장 실제 점검, 하드웨어에 앞서 회로 검사"라는 원칙을 따르십시오. 세 개의 스크린샷을 통해 문제의 약 90%를 식별하고 불필요한 분해를 피할 수 있습니다.

단계 1 - 원격 스크린샷 추적(핵심, 근본 원인을 잠그는 데 5분)

플랫폼에서 세 가지 핵심 스크린샷을 검색하고 네 가지 사항을 확인합니다.

- 그림 2에서 F55를 확인하고 조도가 높은 동안 트리거가 발생하여 PV를 나타냅니다. - 측면 문제.

- 그림 3에서 PV 전압과 전류를 확인하세요. MPPT를 훨씬 초과하는 전압 또는 전류가 0인 입력 제한은 PV 스트링 구성 문제를 가리킵니다.

- 그림 3에서 배터리 SOC를 확인하세요. 85% 이상의 높은 SOC는 흡수 능력이 부족함을 나타냅니다.

- 그림 1과 그림 3에서 AC 측을 확인하여 전력망 문제를 종료 원인으로 제외하십시오.

단계 2 - PV측 현장 점검(핵심 문제 해결)

- 인버터에서 PV를 분리하고 멀티미터로 PV1/PV2 개방 회로 전압을 측정하여 스크린샷 판독값을 확인합니다.

- 스트링 수를 다시 계산하고 예상 온도 조건에서 개방 회로 전압이 안전한 한계 내에 있는지 확인합니다.

- PV DC 단자의 연결이 느슨하거나 산화되었는지 검사하고 모듈에 손상이나 음영이 있는지 확인하십시오.

단계 3 — Battery and parameter optimization (remove amplifying factors)

- 배터리 충전 차단 및 기타 배터리 매개변수를 제조업체 기본값으로 복원합니다.

- 11:00~15:00 등 일조량이 가장 많은 시간에는 충전을 피하고 흡수 여유 공간을 늘리려면 그리드가 아닌 피크 시간에 충전을 전환하십시오.

- 규제 허용 범위 내에서 역방향/반출 방지 제한을 적절하게 완화하고 전력 평활화를 활성화하여 전압 스파이크를 억제합니다.

단계 4 — Hardware checks (only if prior steps fail, rare)

- 인버터 펌웨어를 업데이트하고 필요한 경우 공장 설정을 복원하고 매개변수를 재구성하십시오.

- DC 전압 센서, IGBT 및 배터리 BMS 검사에 대해서는 Deye 기술 지원에 문의하세요. 허가 없이 인버터를 분해하지 마십시오.

5. 사례별 교정 계획 - 실용적이고 내구성 있음

PV 스트링 수정 및 배터리/파라미터 최적화에 중점을 둡니다. 아래의 모든 작업은 현장에서 실행 가능하며 재발을 방지해야 합니다.

PV 측 코어 개선

- PV1 전압 판독값이 799.90V인 경우 PV1 스트링 계열 수를 즉시 줄여 개방 회로 전압이 인버터 내로 떨어지도록 합니다. ' 안전 마진이 있는 허용 입력 범위입니다. 재구성 후 연결이 끊긴 상태에서 개방 회로 전압을 측정하고 판독값이 정상일 때만 다시 연결하십시오.

- PV1과 PV2가 동일한 모듈 유형, 스트링 수, 가급적이면 동일한 생산 배치를 사용하는지 확인하십시오. 스트링 간 전압 차이를 최소화하십시오.
