SUN-100K-PCS01HP3 및 SUN-125K-PCS01HP3: 올바른 PCS를 선택하기 위한 사양 비교

동일한 플랫폼, 다른 전력 한계

SUN-100K-PCS01HP3 및 SUN-125K-PCS01HP3은 동일한 캐비닛, 동일한 630~1000V 배터리 전압 범위 및 동일한 자체 적응 BMS 충전 전략을 공유합니다. 그것들을 구분하는 것은 전류 처리와 정격 출력이며, 그 차이는 실제로 주어진 프로젝트에 어느 것이 속하는지를 결정합니다.

두 장치 모두 단일 배터리 입력을 수용하고 리튬 이온 화학을 독점적으로 지원하므로 둘 사이의 결정은 배터리 랙과의 호환성이 아니라 현장을 이동하는 데 필요한 전력량에 따라 결정됩니다.

충전 및 방전 전류

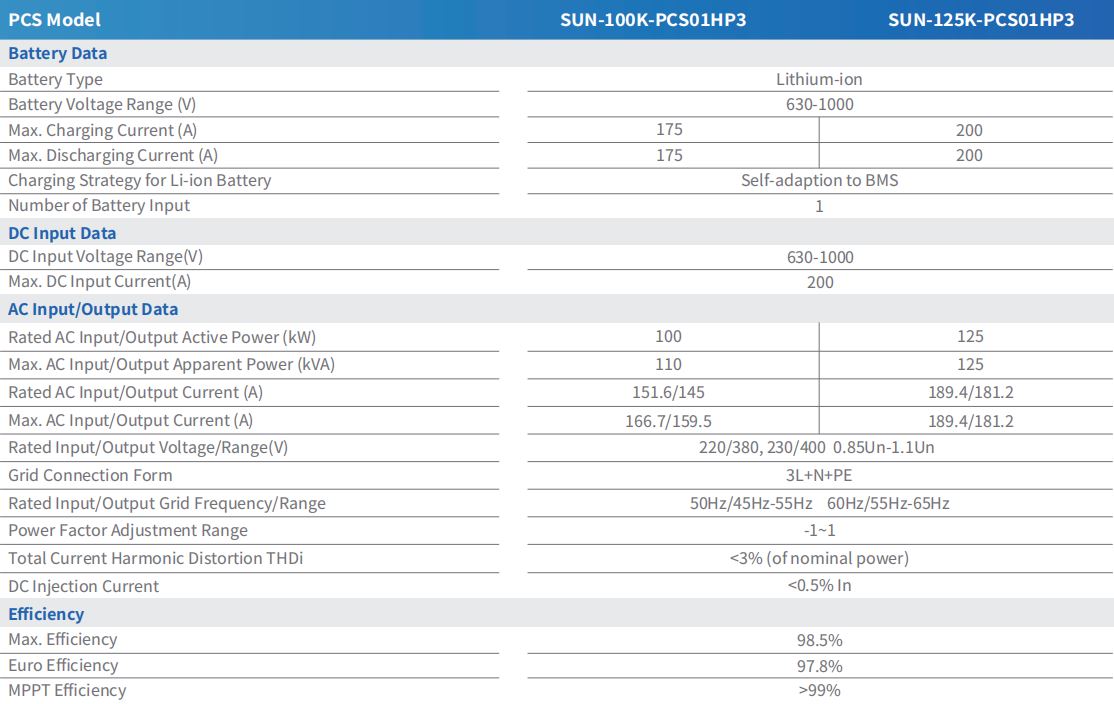

SUN-100K-PCS01HP3의 정격은 다음과 같습니다. 175A 최대 충전 및 방전 전류. SUN-125K-PCS01HP3은 다음 단계로 올라갑니다. 200A 양쪽에. 25A의 차이는 충전 또는 방전 주기 동안 각 장치가 배터리 랙 안팎으로 에너지를 얼마나 빨리 이동할 수 있는지에 대한 실질적인 제한이며, 두 모델 간의 정격 유효 전력 차이에 따라 직접적으로 확장됩니다.

정격 및 최대 AC 출력

정격 AC 입력/출력 유효 전력은 소형 장치의 경우 100kW, 대형 장치의 경우 125kW입니다. 피상 전력은 동일한 비율을 따릅니다. SUN-125K-PCS01HP3의 경우 최대 110kVA, SUN-100K-PCS01HP3의 경우 최대 110kVA입니다. 전류 측면에서 정격 AC 입력/출력 전류는 100kW 장치에서 151.6A/145A, 125kW 장치에서 189.4A/181.2A로 실행되며 최대 AC 전류는 각각 166.7A/159.5A 및 189.4A/181.2A에 이릅니다.

두 모델 모두 동일한 전압 창(220/380V 또는 230/400V, 0.85Un ~ 1.1Un)과 동일한 3L N PE 그리드 연결 형식을 공유하므로 둘 사이에서 AC 측 배선 접근 방식이 변경되지 않습니다. 도체 크기만 125kW 장치의 더 높은 전류를 설명하면 됩니다.

효율성 수치는 거의 동일합니다.

효율성은 두 모델이 분기하는 것이 아니라 수렴되는 지점입니다. 둘 다 최대 효율에 도달합니다. 98.5% 97.8%의 유로 효율성을 제공하며 MPPT 모듈과 함께 사용하면 MPPT 효율성이 99%를 초과합니다. 총 전류 고조파 왜곡은 두 장치 모두 공칭 전력의 3% 미만으로 유지되고 DC 주입 전류는 0.5% In 미만으로 유지됩니다. 즉, 125kW 모델 대신 100kW를 선택하는 것은 변환 효율성의 균형이 아니라 순전히 처리량의 문제입니다.

공유 보호, 인터페이스 및 환경 등급

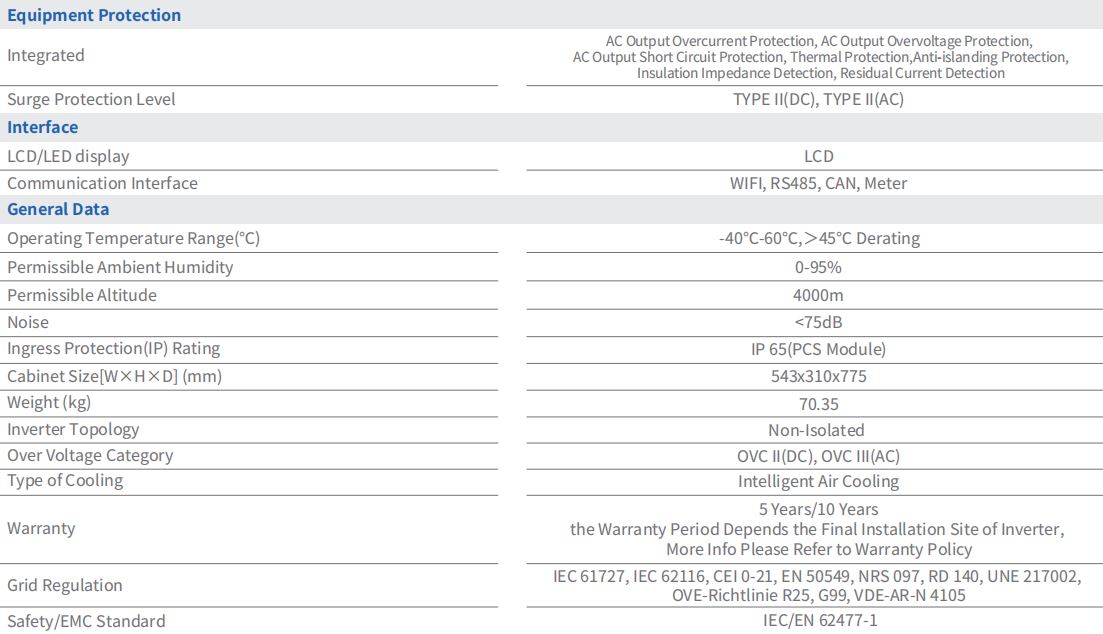

장비 보호는 두 모델 모두에서 동일합니다. AC 출력 과전류 및 과전압 보호, 단락 보호, 열 보호, 단독 운전 방지 보호, 절연 임피던스 감지 및 잔류 전류 감지는 DC 및 AC 측 모두에서 Type II 서지 보호가 지원됩니다. 두 제품 모두 PCS 모듈에서 IP65 등급을 획득했으며 작동 온도 범위는 -40°C ~ 60°C(45°C 이상은 정격 감소)이며 최대 4000m의 고도를 지원합니다.

통신 인터페이스(WIFI, RS485, CAN 및 미터)와 LCD 디스플레이는 두 장치 모두에서 동일하므로 상업용 및 산업용 ESS 설치 선택한 PCS 등급에 따라 변경되지 않습니다. 설치 장소에 따라 5년 또는 10년의 보증 기간도 두 모델 모두에 동일하게 적용됩니다.

어느 것을 지정할 것인가

약 100kW 증분 규모의 프로젝트 또는 STS 모듈의 단위당 5개 PCS 비율을 최대화해야 하는 경우 SUN-100K-PCS01HP3이 적합합니다. 더 적은 수의 PCS 장치로 2.5MW 한도에 도달해야 하는 프로젝트 또는 125kW 장치에 대한 STS 모듈의 4개 PCS 비율이 현장의 전력 예산과 더 잘 일치하는 프로젝트의 경우 SUN-125K-PCS01HP3이 더 나은 출발점이 됩니다. 어느 쪽이든 두 모델을 더 넓은 범위 내에서 혼합할 수 있습니다. 대용량 배터리 에너지 저장 라인업 STS 모듈의 모델별 PCS 제한을 준수하는 한
