10ms 미만 STS 스위칭 설명: MS-MPPT400-2 대 MS-TS500-2

사이트의 전원 공급 여부를 결정하는 10밀리초

그리드 오류는 자체적으로 발표되지 않습니다. 어느 순간 사이트가 유틸리티에서 그림을 그리는 중입니다. 그 다음에는 전압이 붕괴되고 모든 다운스트림 부하가 허용할 수 없는 간격에 노출됩니다. 데이터 센터, 냉장 창고 또는 생산 라인 중간 주기의 경우 이러한 격차는 몇 초가 아니라 "발전기가 회전할 수 있는 속도"가 아닌 한 자릿수 밀리초 내에 가까워져야 합니다. 이것이 바로 STS(정적 전송 스위치) 레이어가 해결하는 특정 엔지니어링 문제이며, Deye MC-L430 플랫폼이 10ms 미만 전송 등급의 MS-MPPT400-2 및 MS-TS500-2라는 두 가지 특수 캐비닛을 중심으로 스위칭을 구축하는 이유입니다.

이 두 캐비닛은 데이터시트에서 유사해 보입니다. 둘 다 그리드, 발전기 및 부하 차단기를 처리합니다. 둘 다 10밀리초 단위의 스위칭을 주장하지만 서로 다른 문제를 해결합니다. 하나는 PV 입력과 스위칭을 단일 인클로저에 결합한 것입니다. 다른 하나는 PV 기능이 전혀 없는 전용 고용량 스위칭 캐비닛입니다. 이러한 구별을 올바르게 하는 것은 사이트의 스위칭 아키텍처가 실제로 해당 세대 혼합과 일치하는지 여부를 결정하는 것입니다.

정적 전송 스위치가 실제로 수행하는 작업

정적 전환 스위치는 기존 자동 전환 스위치처럼 접점을 기계적으로 이동하지 않습니다. 이는 무접점 스위칭을 사용하여 소스 장애를 감지하고 부하가 중단을 감지하기 전에 부하를 대체 소스로 다시 라우팅합니다. 이것이 플랫폼의 이면에 있는 메커니즘입니다. 10ms 이하 온-그리드 및 오프-그리드 작동 사이의 전환 시간 - 대부분의 민감한 전자 부하가 전환을 전혀 등록하지 않을 정도로 빠릅니다.

MS-MPPT400-2와 MS-TS500-2는 모두 이 동일한 스위칭 코어를 중심으로 구축되었지만 각 캐비닛은 인클로저를 공유하는 데 필요한 다른 항목에 따라 주변에 차단기를 다르게 배열합니다.

MS-MPPT400-2: 하나의 캐비닛에 스위칭 및 태양광 입력 제공

MS-MPPT400-2는 별도의 하드웨어가 필요한 두 가지 기능, 즉 최대 400kW의 PV 입력(2 x 200kW)을 처리하는 듀얼 채널 MPPT 스테이지와 부하, 그리드 및 오일 엔진 연결 전반에 걸쳐 400kW 정격의 STS 스테이지를 결합합니다. PV 측에서는 최대 입력 전압 800V DC, MPPT 전압 범위 180~750V DC, 시동 전압 200V를 실행하므로 별도의 PV 인버터 없이도 다양한 스트링 구성을 수용할 수 있을 만큼 넓습니다.

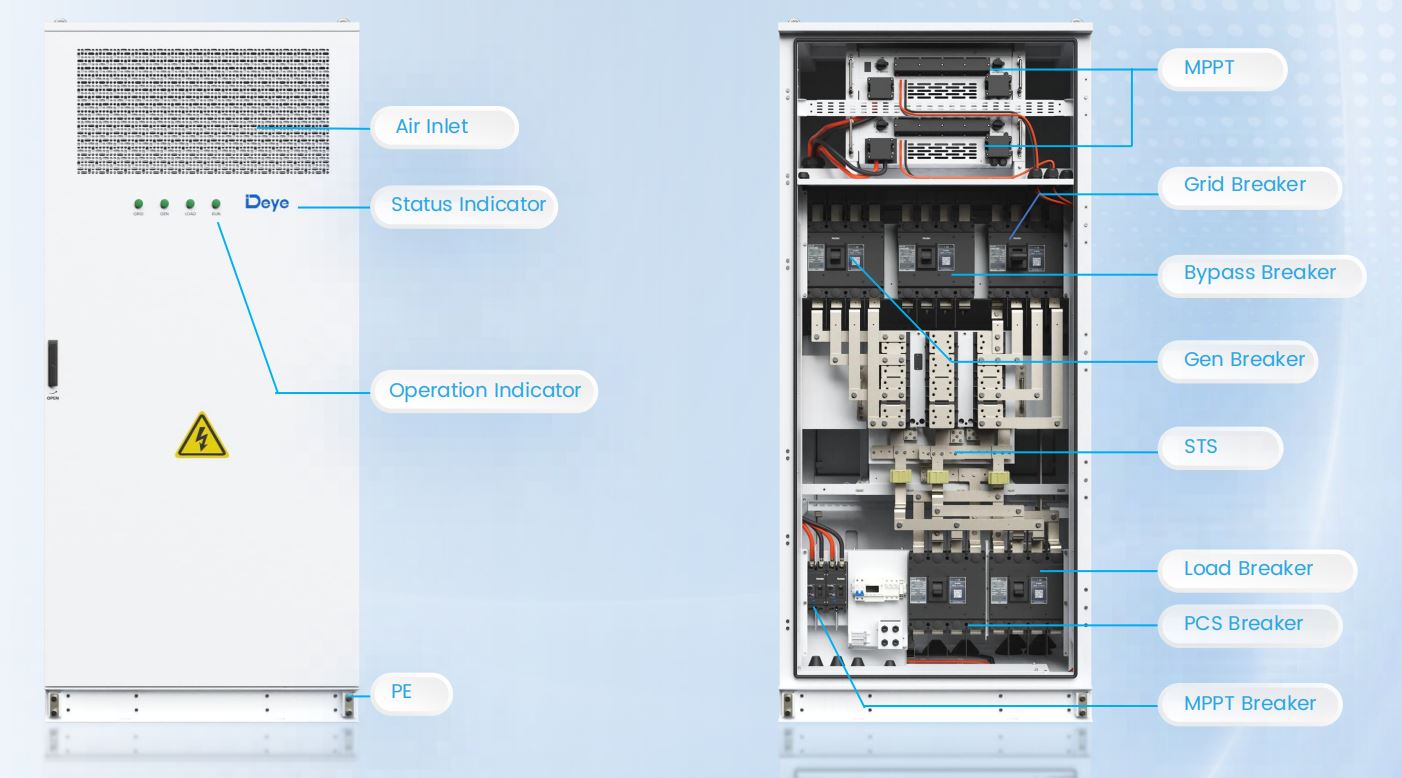

캐비닛 내부의 차단기 레이아웃은 이중 역할을 반영합니다. 전용 MPPT 차단기와 그리드 차단기가 바이패스 차단기, 발전기 차단기, 부하 차단기, PCS 차단기 옆에 위치하며 모두 내부 STS 로직에 의해 조정됩니다. 이는 하나의 1000x1000x2450mm 인클로저에 많은 스위칭 인텔리전스가 담겨 있으며, 이것이 바로 이 캐비닛이 3개의 개별 캐비닛이 아닌 단일 AC 상호 연결 지점을 공유해야 하는 PV, 배터리 및 스위칭이 필요한 DC 결합 레이아웃에 나타나는 이유입니다.

MS-TS500-2: 대용량 부하를 위한 전용 스위칭 캐비닛

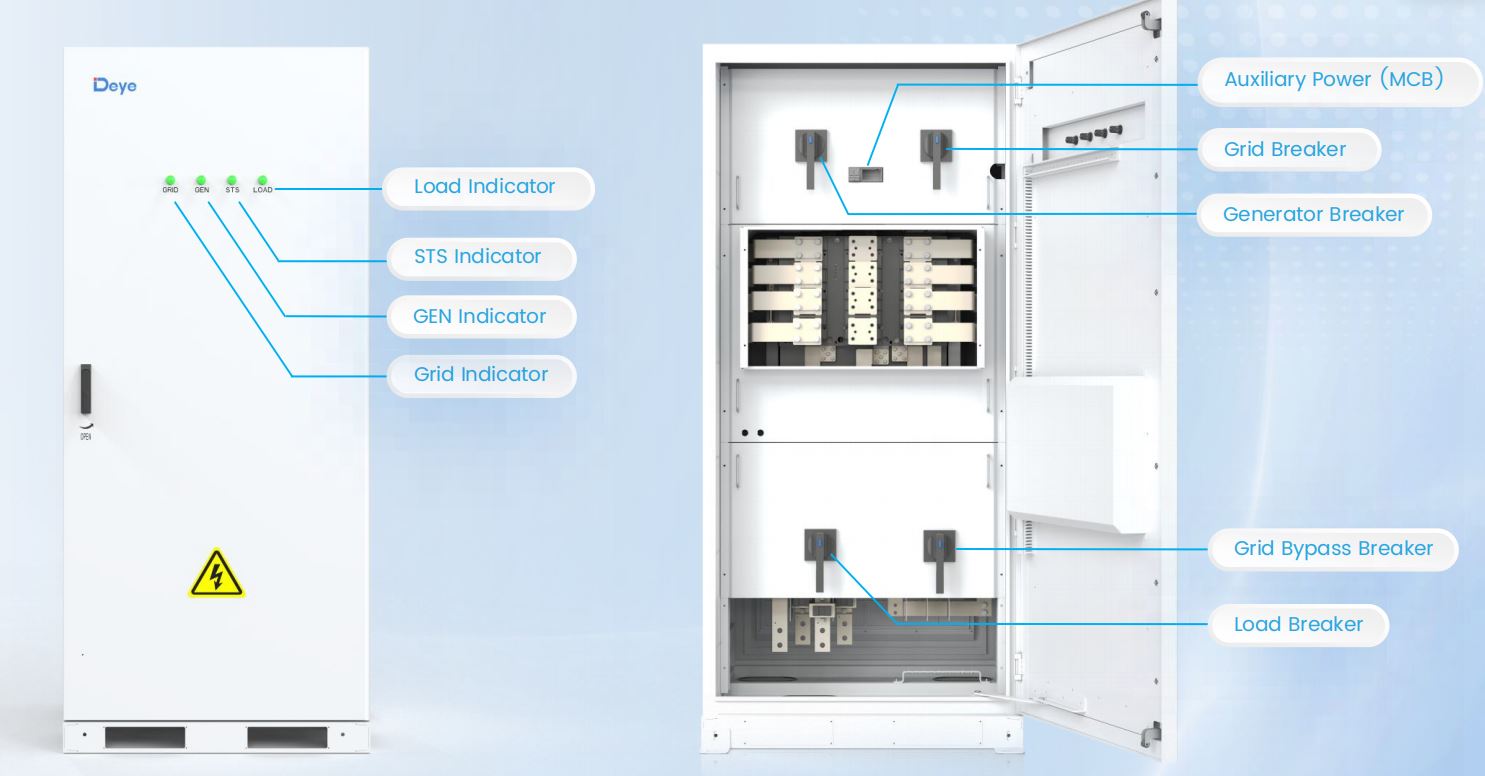

MS-TS500-2는 PV 기능을 완전히 삭제하고 하나의 작업, 즉 MPPT 통합 캐비닛이 제공할 수 있는 것보다 더 높은 정격에서 그리드, 발전기 및 부하 간 전환에 중점을 둡니다. 부하, 그리드 및 오일 엔진 연결 전반에 걸쳐 정격 500kW(MS-MPPT400-2보다 100kW 더 많은 헤드룸), 정격 1000A의 부스바와 200A의 분기 부스바를 갖추고 1000V DC 절연 정격에서 실행됩니다.

실제 읽기: 사이트에 이미 별도의 DC 결합 MPPT 캐비닛을 통해 처리된 PV가 있거나 PV가 전혀 없는 경우(예: 순수 배터리 + 발전기 백업 배포) MS-TS500-2는 사용되지 않을 PV 단계에 대한 비용을 지불하지 않고도 더 많은 스위칭 용량을 제공합니다.

사이트 토폴로지를 기반으로 둘 중 선택

일반적으로 단일 캐비닛이 흡수해야 하는 기능 수와 부하에 실제로 필요한 스위칭 용량이 얼마나 되는지에 따라 결정이 내려집니다. N≤2 캐비닛 구성으로 중요 부하를 보호하는 백업 전원 배포는 일반적으로 EMS 조정 배터리 뱅크와 변압기 사이에 있는 MS-TS500-2와 배터리 캐비닛을 결합합니다. 특정 체인에는 PV가 없으므로 MPPT 하드웨어를 휴대할 이유가 없습니다.

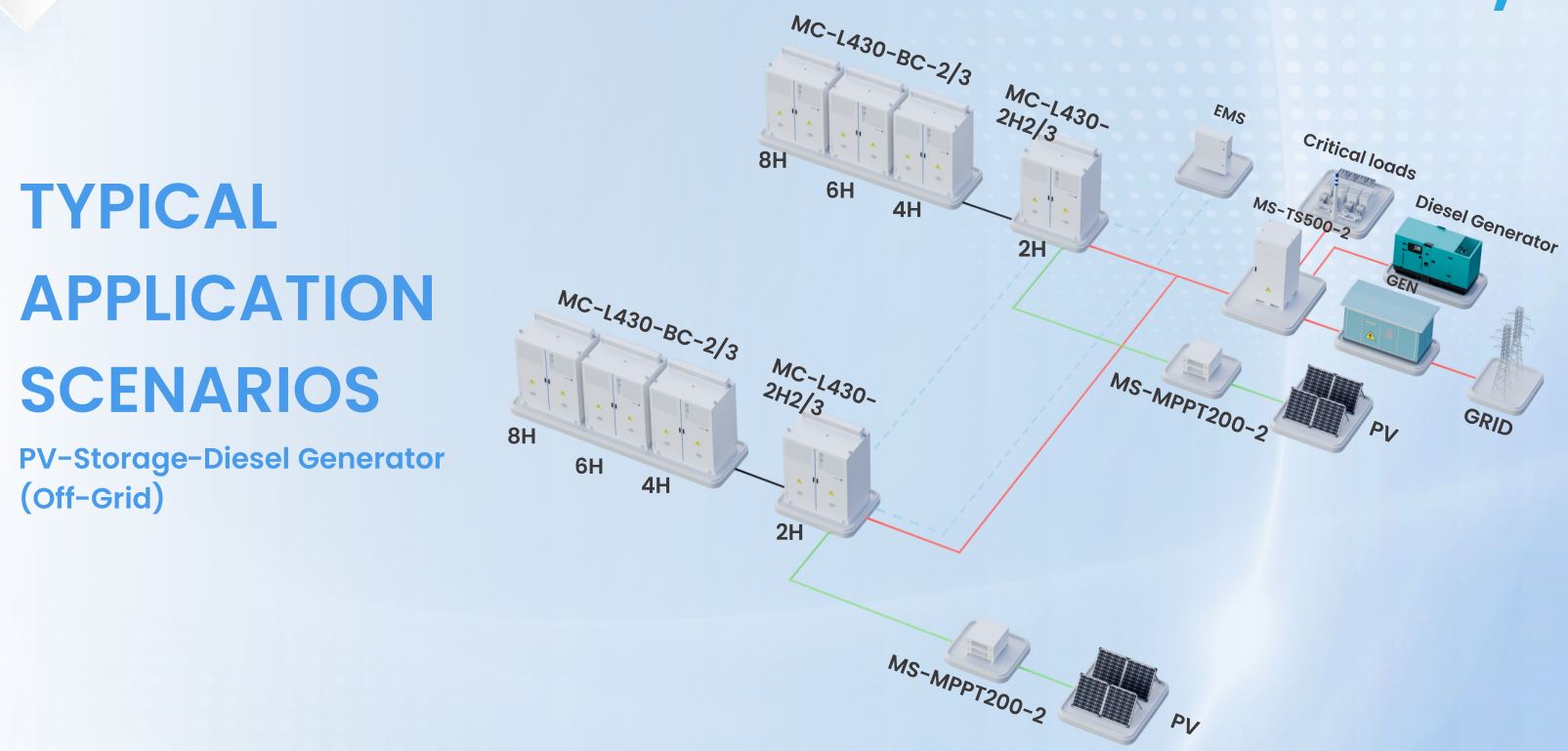

이와 대조적으로 PV 저장 발전기 마이크로그리드는 PV 입력 단계가 필요하고 통합 STS를 사용하면 설치, 배선 및 시운전에 필요한 캐비닛이 하나 줄어들기 때문에 MS-MPPT400-2를 통해 경로를 지정하는 경향이 있습니다. 디젤 지원 오프 그리드 배포에서 동일한 MS-MPPT400-2는 단일 인클로저에서 그리드, 발전기 및 PV 공급 배터리의 세 가지 전송 경로를 모두 처리하여 발전 혼합이 더욱 복잡해지더라도 스위칭 토폴로지를 컴팩트하게 유지합니다.

두 캐비닛 모두 EMS 계층과 분리되어 작동하지 않습니다. 나머지 플랫폼에서 사용하는 동일한 RS485/Modbus TCP/DIDO 백본을 통해 상태를 보고하고 제어 신호를 수신합니다. 이를 통해 EMS는 순전히 전압 임계값으로 전환하는 대신 배터리 충전 상태 및 부하 우선순위에 따라 전송 결정을 조정할 수 있습니다.

10ms 미만이 말보다 더 중요한 이유

10밀리초는 50Hz에서 대략 사이클의 절반입니다. 이 임계값은 임의적이지 않습니다. 이는 중단으로 인해 손상되거나 중단될 가능성이 가장 높은 장비(가변 주파수 드라이브, UPS 지원 IT 부하, 전압 강하를 오류 조건으로 처리하고 방어적으로 종료하는 정밀 제조 컨트롤러)의 순간 보상 허용 오차 범위 내에서 유지되도록 설정되어 있습니다. 100ms 또는 심지어 50ms가 걸리는 스위치는 기술적으로 전원이 완전히 사라지지 않더라도 여전히 방어 차단 기능을 작동할 수 있습니다.

이는 스위칭 기능이 PCS나 배터리 캐비닛에 포함되지 않고 자체 하드웨어 범주로 취급되는 이유이기도 합니다. MS-MPPT400-2든 MS-TS500-2든 전용 STS 장착 캐비닛에 격리한다는 것은 전환 결정이 실제로 10ms 미만의 수치가 나오는 배터리 측 로직이나 PCS 동기화를 기다릴 필요가 없음을 의미합니다.

이 세대의 하드웨어 뒤에 있는 채널 아키텍처 및 스위칭 사양을 자세히 분석하려면 플랫폼의 8채널 MPPT 및 500kW STS 사양 분석 스위칭 하드웨어를 더 자세히 다룹니다. 이 스위칭 레이어가 전체 배터리 배포에 어떻게 적합한지 평가하는 팀의 경우 씨앤아이 ESS 솔루션 라인업 캐비닛 수, 커플링 모드, 스위칭 용량을 특정 사이트에 맞추기 위한 시작점입니다.
