셀을 35°C 미만으로 유지: MS-GS215-2H3의 6,000 사이클 및 70% EOL 경로

사양서 비교에 표시되지 않는 숫자

대부분의 C&I 배터리 캐비닛은 kWh, kW 및 주기당 가격으로 비교됩니다. 자세히 조사되는 경우는 거의 없지만 광고된 사이클 수가 현실적인지 낙관적인지 여부를 결정하는 온도 제어 루프입니다. 35°C에서 유지된 셀은 정기적으로 45°C 또는 50°C로 급등하는 셀과 의미 있는 다른 곡선에서 성능이 저하되며, 그 차이로 인해 수천 번의 주기가 거쳐 수년간의 사용 가능한 자산 수명이 됩니다.

Deye의 MS-GS215-2H3은 ≥6,000주기, 70% 수명 종료 하나의 목표를 중심으로 구축된 열 관리 시스템에 직접 용량 등급을 적용합니다. 주변 조건이나 충전/방전 부하에 관계없이 모든 셀을 35°C 미만으로 유지합니다. 이 작품은 해당 목표가 실제로 어떻게 유지되는지 안내합니다.

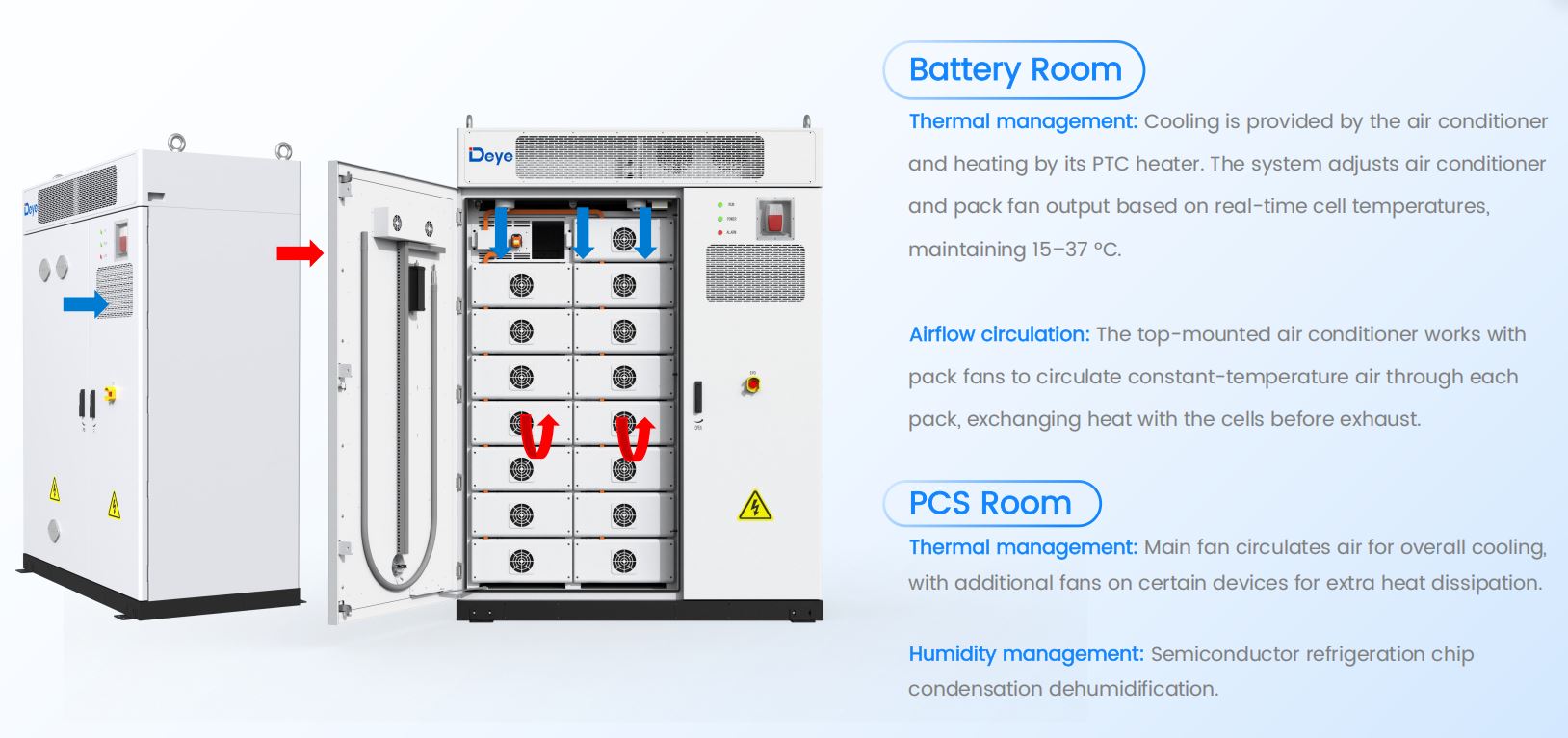

단순한 냉각이 아닌 양방향 제어 루프

배터리실은 단일 센서에 반응하는 단일 냉각 장치에 의존하지 않습니다. 냉각은 에어컨을 통해 이루어집니다. 가열은 동일한 루프에 내장된 PTC 히터에서 발생합니다. 둘 다 팩 팬 출력과 함께 실시간 셀 온도 판독값을 기반으로 지속적으로 조정되어 구획을 작동 대역 내에 유지합니다. 15~37°C .

동일한 제어 루프에서 난방 및 냉방을 실행하는 것은 낮과 밤의 변화가 크거나 계절적 극한 현상이 발생하는 기후에서 중요합니다. 냉각만 하는 캐비닛은 겨울 아침에 셀이 차갑게 작동하도록 하여 열이 다른 쪽 끝에서 열화를 가속화하는 것과 마찬가지로 저온에서 충전 수용을 손상시키고 리튬 도금 위험을 가속화합니다.

공기 흐름 순환: 방뿐만 아니라 모든 팩에 일정한 온도의 공기 공급

방 수준의 평균 온도를 유지하는 것은 모든 셀을 해당 온도로 유지하는 것과는 다릅니다. 구획실은 평균 30°C일 수 있지만 뒤쪽에 있는 팩은 에어컨 근처의 팩보다 더 뜨겁습니다. Deye의 디자인 경로는 수동적이 아닌 적극적으로 전파됩니다. 상단 장착형 에어컨은 개별 팩 팬과 함께 작동합니다. , 각 팩을 통해 일정한 온도의 공기를 차례로 밀어 넣어 소진되기 전에 셀과 직접 열을 교환합니다.

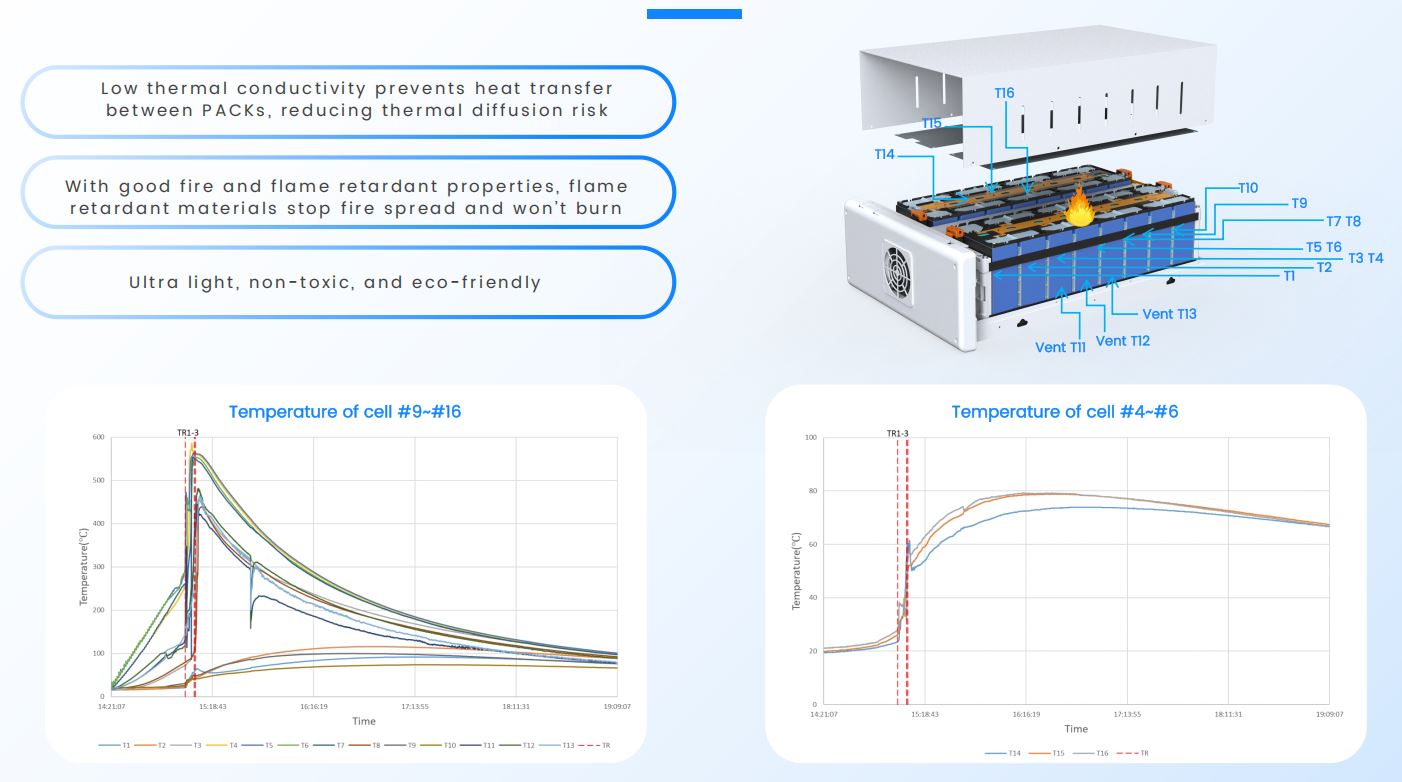

팩 스택 전체의 온도 모니터링 지점
구역	모니터링 범위
낮은 팩	셀 #1~8(T1~T9)
상부 팩	셀 #9~16(T10~T16)
벤트 존	T11, T12, T13

이러한 팩별 순환은 실내 평균뿐만 아니라 셀 간 온도 델타를 제어 가능한 변수로 만드는 것입니다. 주변 공기 온도만 측정하는 캐비닛은 단일 과열 팩을 제때에 포착할 수 없습니다. 16개의 서로 다른 영역을 모니터링하는 것은 가능합니다.

패시브 백스톱으로서의 단열재

활성 공기 흐름은 정상적인 작동 조건을 처리하지만 팩 수준 단열층은 팩 하나가 뜨거워질 경우 열이 이동하는 거리를 제한합니다. 팩 사이의 재료는 특히 인접한 팩으로의 열 전달을 늦추기 위해 낮은 열 전도성으로 지정되어 스택 전체에 열 확산 위험을 줄입니다. 또한 난연성, 가벼움, 무독성 등의 특성은 일상적인 작동뿐 아니라 활동적인 열 이벤트 중에 발생하는 상황에도 중요합니다.

이는 캐비닛의 화재 안전 설계에서 억제 수단으로 기능하는 동일한 단열층입니다. 여기서 열 관리와 화재 안전은 별도의 시스템이 아니며 동시에 두 가지 작업을 수행하는 동일한 물리적 장벽을 공유합니다.

PCS 룸은 자체 냉각 루프를 실행합니다.

전력 전자 장치는 배터리와 별개로 자체 열 부하를 생성하므로 PCS 구획은 배터리실과 별도로 관리됩니다. 기본 팬은 전체 공기 순환을 처리하며, 목표 냉각을 위해 특정 고방산 구성 요소에 추가 팬을 장착합니다. 습도는 실내 공기에서 수분을 응축 및 제거하는 반도체 냉동 칩을 통해 제어됩니다.

두 개의 열 영역을 분리하면 일반적인 설계 지름길을 피할 수 있습니다. 즉, 배터리와 전력 전자 장치 간에 하나의 냉각 루프를 공유하면 둘 다 크기가 작아지는 경향이 있습니다. 두 영역의 온도 허용 오차가 다르고 고장 결과도 다르기 때문입니다.

35°C Control이 실제로 구매하는 것: 6,000사이클 및 70% EOL

이 캐비닛의 헤드라인 번호 — ≥6,000주기 그리고 수명 종료 후 용량 유지율 70% — 위에서 설명한 열 시스템과 독립적이지 않습니다. 그것들은 그것의 직접적인 결과물입니다. LFP 사이클 수명 수치는 항상 작동 온도에 따라 달라지며 Deye의 등급은 열 관리 루프가 셀을 주변 조건에 따라 표류하는 대신 앞서 설명한 15~37°C 대역 내로 유지하기 때문에 달성 가능합니다.

수명 주기 등급 컨텍스트
미터법	가치
사이클 수명	≥6,000주기
수명 종료 용량	70%
목표 셀 온도 상한	<35°C
배터리실 작동밴드	15~37°C

일일 주기로 실행되는 프로젝트의 경우 6,000주기는 용량이 명판의 70%로 떨어지기 전까지 약 16년의 서비스 기간으로 해석됩니다. 이 수치는 실험실 테스트 조건뿐만 아니라 열 시스템이 해당 주기마다 제 기능을 수행하는 경우에만 유지됩니다.

작동 범위: -20°C ~ 50°C, IP54, C5

내부 열 제어는 인클로저 자체가 배포된 현장에서 살아남을 수 있는 경우에만 중요합니다. 캐비닛의 등급은 다음과 같습니다. -20°C ~ 50°C 주변 작동(45°C 이상 정격 감소) IP54 진입 등급을 갖추고 있으며 C5 부식 방지 등급 해안, 산업 또는 습도가 높은 환경에 적합합니다. 작업 고도는 3,000m로 평가됩니다.

이 세 가지 등급 중 어느 것도 위에서 설명한 내부 온도 제어 작업을 수행하지 않습니다. 이는 내부 시스템이 작동해야 하는 외부 조건을 정의합니다. 내부 열 제어 기능은 뛰어나지만 인클로저 등급이 약한 캐비닛은 열악한 현장에서는 여전히 작동하지 않습니다. 여기서는 두 개가 한 쌍으로 디자인되었습니다.

총 소유 비용에 대한 의미

열 관리는 사양서 비교에서는 보이지 않지만 프로젝트 경제성에 중요한 두 가지 숫자, 즉 실현된 주기 수명과 용량 감소 속도로 직접적으로 나타납니다. 셀을 뜨겁게 작동시키는 캐비닛은 첫날 동일한 명판 kWh에 도달할 수 있지만 정격 주기 수가 제시하는 것보다 몇 년 일찍 70% 용량에 도달하여 15년 자산을 10년 자산으로 전환합니다.

단지 초기 가격이 아닌 프로젝트의 총 소유 비용을 평가하는 통합업체의 경우 여기에 설명된 열 아키텍처는 10년 등급 보증 가격과 효과적으로 비교됩니다. 방법과 함께 검토해 볼 가치가 있습니다. 전력 변환 시스템은 BMS와 협력하여 배터리 수명을 보호합니다. 실시간으로, 그리고 전체에 대해 씨앤아이 ESS 솔루션 라인업 헤드라인 용량보다는 수명주기 비용을 기준으로 캐비닛을 비교할 때.
