가정 PV 에너지 저장 시스템에 대한 화재 안전 경보 : 자동 종료를 통한 소방관 보호 보장

주거 광전지 (PV) 에너지 저장 시스템이 점점 일반화됨에 따라, 특히 비상 사태 동안 화재 안전이 중요한 문제로 나타납니다. 주택 화재가 발생할 때 구체적이고 위험한 시나리오가 발생할 수 있으며 소방관이 메인 브레이커를 차단합니다. 집이 그리드에서 분리 되더라도 숨겨진 위험이 남아 있습니다. 인버터는 오프 그리드 모드에서 계속 작동하여 배터리와 태양 전지판을 통해로드 할 수있는 전력을 공급할 수 있습니다. 이 지속적인 에너지 공급은 첫 번째 응답자에게 심각한 안전 위협을 가할 수 있습니다.

숨겨진 위험

전기 하중이 인버터의 "로드"포트에 연결되면 기본 그리드를 분리 한 후에도 인버터는 여전히 배터리 및 PV 에너지를 통해 기기 전원 전원을 공급할 수 있습니다. 이 지속적인 전력 전달은 시스템이 완전히 탈지되었다고 가정하는 소방관에게 위험한 환경을 조성합니다.

또한 모든 시스템이 기본 차단기에 가까운 곳에 설치 될 것으로 예상하는 것은 비현실적입니다. 즉, 화재 비상 사태 중에 수동 종료가 가능하지 않을 수 있습니다.

화재 안전 솔루션

신뢰할 수 있고 자동화 된 종료 메커니즘이 필수적입니다. 목표는 그리드 단절 또는 수동 개입에만 의존하기보다는 화재 감지 시스템에 의해 트리거 된 자동 인버터 종료를 가능하게하는 것입니다.

안전 솔루션의 주요 구성 요소

PV 측면 : 빠른 종료 장치 (RSD)
PV 모듈 수준에서 셧다운 기능을 지원하는 빠른 종료 장치 또는 최적화기를 설치하십시오.

이로 인해 일단 트리거되면 PV 모듈은 고전압 DC 전력을 생성하여 소방 작업을 위해 옥상 영역을 더 안전하게 만듭니다.

AC 측 : 화재 경보 통합

주택의 화재 경보 시스템을 인버터와 통합하십시오.

화재 경보는 건조 접촉 신호 또는 12V DC 입력을 인버터로 보내 즉시 종료를 강제 할 수 있습니다.

시스템의 작동 방식

인버터 자체는 화재를 감지 할 수 없습니다.

그러나 화재 감지 시스템은 다음과 같이 구성 할 수 있습니다.

건식 접촉 폐쇄 보내기 (예 : 릴레이 출력을 통해)

또는 인버터의 지정된 터미널에 12V DC 신호를 제공하십시오.

인버터가 종료 신호를 받으면 다음과 같습니다.

AC 출력이 즉시 중지됩니다.

연결된 하중 전원이 차단됩니다.

이 시스템은 안전하고 차단 된 상태로 들어가서 소방관이 우발적 인 전기 충격 또는 아크 플래시로부터 보호합니다.

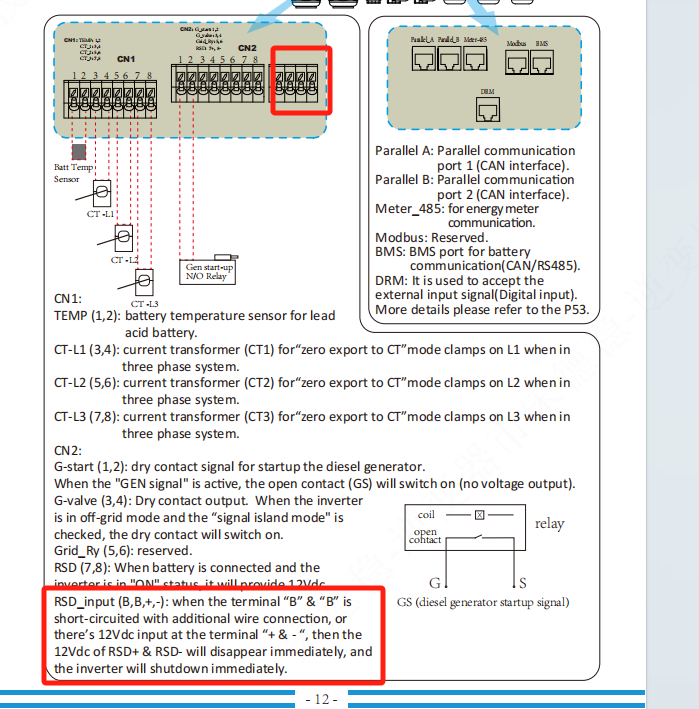

참조 구현 (이미지 기반)

이미지 참조에 따라 :

종료를 위해 터미널 "B"및 "B-"(RSD 입력)를 사용하십시오.

화재 경보 또는 기타 회로 반바지 "B"및 "B"가 ""및 "-"를 통해 12V 신호를 적용하면 인버터가 즉시 종료됩니다.

이 기능은 RSD & RSD에서 12V DC를 사라져 시스템 비활성화를 확인합니다.

주요 테이크 아웃

화재 경보에 대한 응답으로 자동 인버터 종료는 응급 요원의 안전에 중요합니다.
위험을 최소화하려면 :

PV 빠른 셧다운 메커니즘을 구현하십시오.

인버터와 통신하기 위해 화재 경보 시스템을 통합하십시오.

화재 중에 종료가 자동으로 트리거되어 정상적인 그리드 정전과 구별됩니다.

이러한 보호를 통합하여 주택 소유자와 비상 대응자를위한 안전한 환경을 만듭니다 .
