Deye SG06LP1 vs SG05LP1: 단상 하이브리드 인버터 비교

SG06LP1 시리즈의 차별점

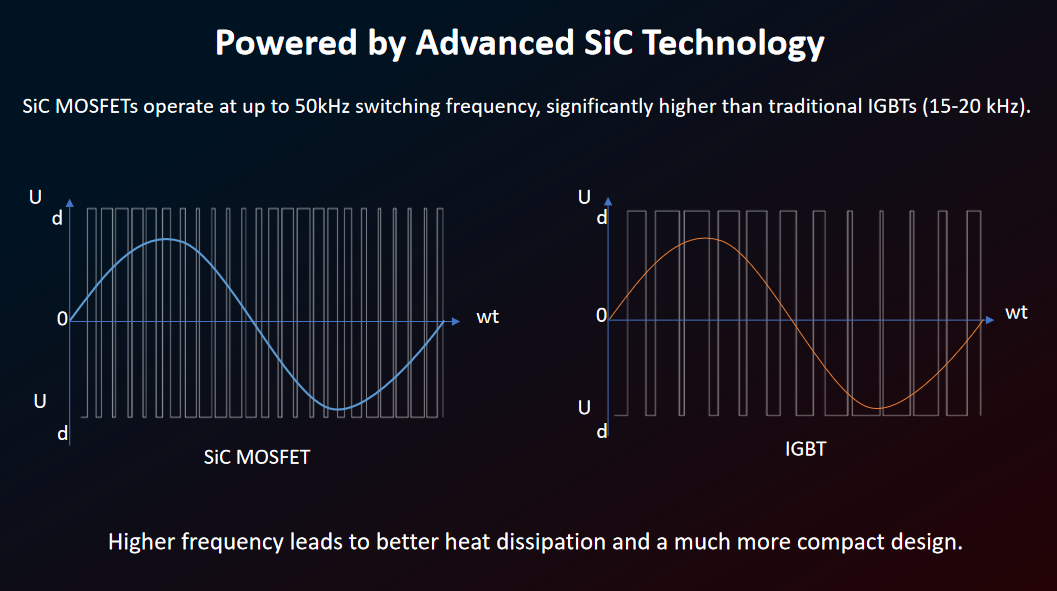

단상 하이브리드 인버터의 크기는 스위칭 구성 요소가 얼마나 많은 열을 발산할 수 있는지에 따라 결정되었습니다. Deye의 SG06LP1 계열은 기존 IGBT를 실리콘 카바이드(SiC) MOSFET으로 대체하여 이러한 방정식을 변경합니다. 50kHz IGBT 기반 설계의 일반적인 15~20kHz와 비교됩니다.

스위칭 주파수가 높을수록 인버터의 내부 필터링 구성 요소(인덕터, 커패시터)가 상당히 줄어들면서 여전히 깨끗한 출력 파형을 형성할 수 있음을 의미합니다. 사이클당 발생하는 열이 적으면 장치를 시원하게 유지하는 데 필요한 방열판의 크기도 줄어듭니다.

실제 결과는 사양 시트에 직접 표시됩니다. 단상 저전압 하이브리드 태양광 인버터 이 SiC 플랫폼을 기반으로 구축된 이 제품은 약 0.6% 더 높은 효율을 달성하는 동시에 비슷한 전력 등급에서 무게를 최대 42%까지 줄입니다.

전체 라인업 한눈에 보기

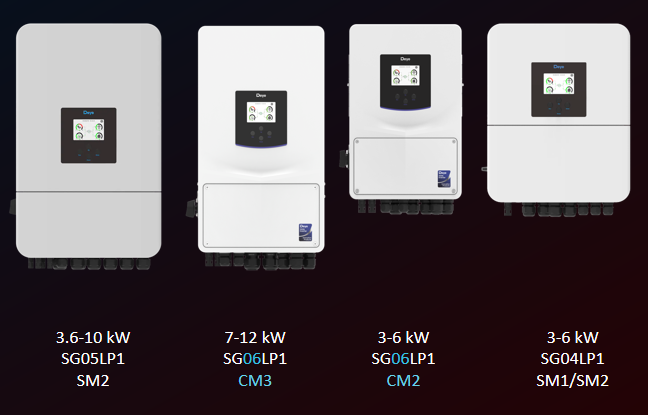

SG06LP1 시리즈는 두 개의 전력 대역으로 나뉩니다. 3~6kW 모델(SG06LP1-CM2)은 소규모 주거용 설치를 대상으로 하고, 7~12kW 모델(SG06LP1-CM3)은 대규모 주택이나 가벼운 상업용 부하에 적합합니다. 둘 다 3.6~10kW에서 사용할 수 있는 이전 SG05LP1 시리즈 및 3~6kW 보급형 SG04LP1 시리즈와 나란히 배치됩니다.

여기서는 명명 규칙이 중요합니다. CM2 및 CM3은 새로운 SiC 기반 제어 보드를 지정하고, SM1/SM2는 여전히 SG04LP1 및 SG05LP1 배지로 판매되는 구형 IGBT 플랫폼을 나타냅니다. 어떤 접미사를 보고 있는지 알면 실제로 어떤 세대의 내부 전자 장치를 구입하고 있는지 알 수 있습니다.

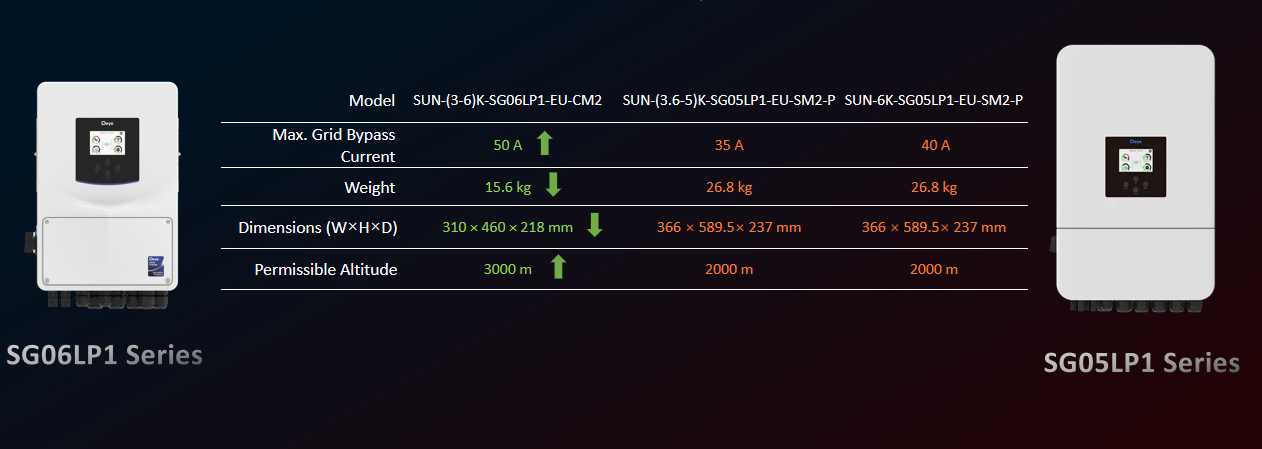

3-6kW 모델: SG06LP1-CM2 대 SG05LP1-SM2

보급형 전력 계층에서는 물리적 공간 측면에서 세대 간 격차가 가장 큽니다. SUN-(3-6)K-SG06LP1-EU-CM2의 무게 15.6kg , SG05LP1-SM2-P 변형의 경우 26.8kg에 비해 동일한 작업을 수행하는 장치에서는 11kg이 넘는 차이가 있습니다.

치수는 동일한 패턴을 따릅니다. CM2의 경우 310×460×218mm이고 SM2-P 모델의 경우 366×589.5×237mm입니다. 이는 캐비닛이나 다용도실 공간이 좁은 벽걸이 설치의 경우 의미 있게 더 작은 설치 공간입니다.

두 개의 다른 숫자는 크기를 넘어 이러한 모델을 구분합니다. CM2의 최대 그리드 바이패스 전류는 SM2-P 장치의 35A(3.6-5K 변형) 및 40A(6K 변형)보다 앞서 50A에 도달합니다. 이는 더 높은 그리드 통과 부하가 예상되는 설치에 적합합니다. 허용 고도도 2000m에서 2000m로 올라간다. 3000m 이는 용량 감소가 실제 설계 제약이 되는 산이나 고지대에 중요합니다.

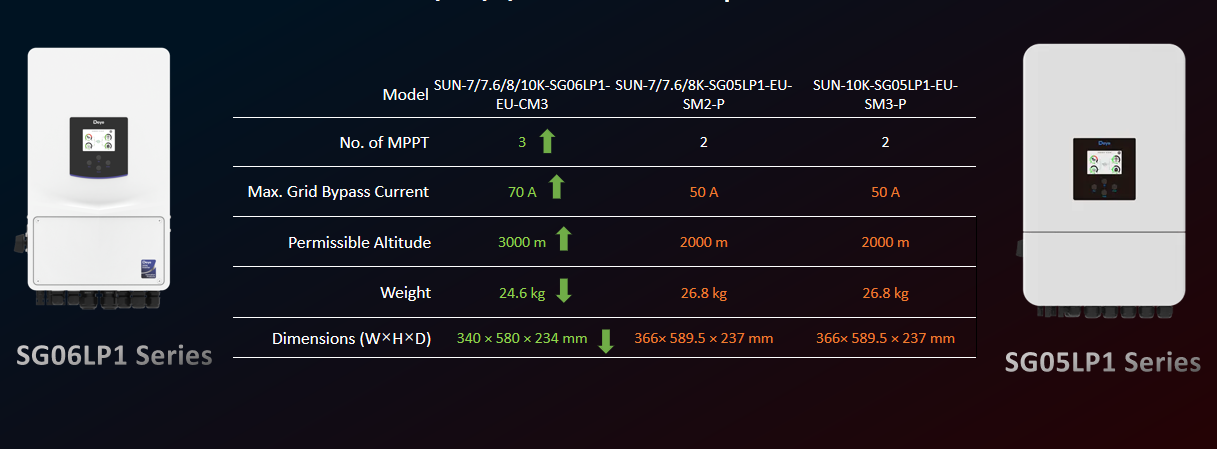

7-12kW 모델: SG06LP1-CM3 대 SG05LP1-SM2/SM3

7~12kW 계층까지 확장되는 SG06LP1-CM3 라인은 SG05LP1이 이 범위에서 제공하지 않는 기능인 세 번째 MPP 추적기를 추가합니다. SUN-(7-8)K-SG05LP1-EU-SM2-P 및 SUN-10K-SG05LP1-EU-SM3-P가 모두 2개의 MPPT를 실행하는 경우 CM3은 3 , 여러 지붕 평면이나 방향에 걸쳐 분할된 배열에 대해 보다 유연한 스트링 구성을 제공합니다.

바이패스 전류는 하위 계층에서 볼 수 있는 것과 동일한 세대 간 점프를 보여줍니다. 즉, CM3의 70A와 두 SG05LP1 변형의 50A입니다. 무게는 26.8kg에서 24.6kg으로 줄어들고, 설치 공간도 366×589.5×237mm에서 340×580×234mm로 줄어듭니다. 허용 고도는 다시 3000m로 상승하여 더 작은 전력의 CM2 모델에서 볼 수 있는 개선 사항과 일치합니다.

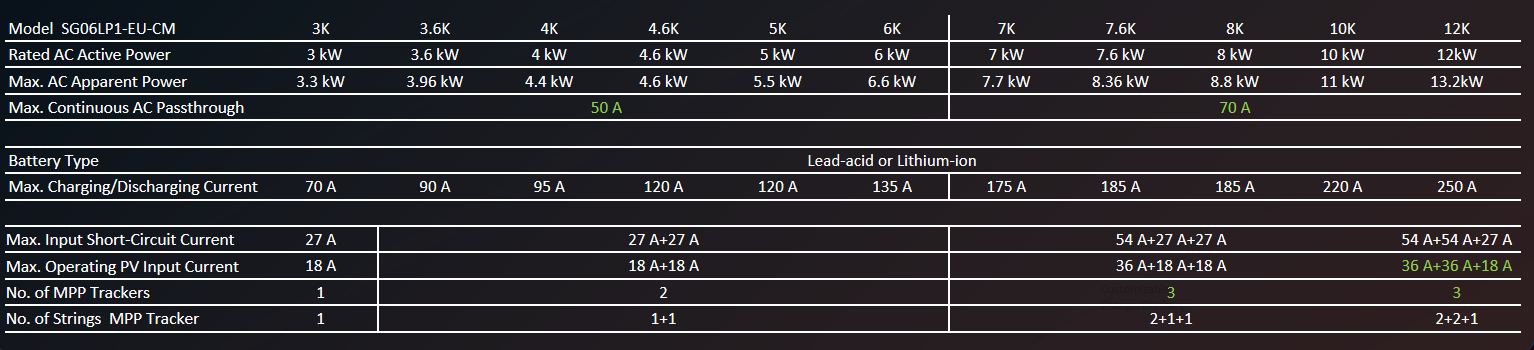

전체 사양 참조표

헤드라인 비교 외에도 전체 SG06LP1-EU-CM 라인업은 3K에서 12K까지 10가지 전력 등급에 걸쳐 있으며 모두 동일한 납산 또는 리튬 이온 배터리 호환성을 공유합니다. MPP 트래커 수는 전력에 따라 확장됩니다. 단일 트래커 구성은 3-6K 모델을 통해 실행되고 2개의 트래커는 3.6K-6K 장치를 포괄하며 3개의 트래커는 7K부터 나타납니다.

충전 및 방전 전류는 3K 모델의 70A에서 12K 플래그십의 250A까지 전체 범위에서 꾸준히 증가합니다. 최대 작동 PV 입력 전류는 유사한 곡선을 따르며 3트랙 설계 덕분에 12K 장치에서 36A 36A 18A에 도달합니다. 문자열 레이아웃 계획을 세우는 사람이라면 이 표를 확인하는 가장 빠른 방법이 될 것입니다. MPP 추적 용량이 배선 옵션에 미치는 영향 특정 모델을 시작하기 전에.

SG06LP1과 SG05LP1 중에서 선택

대부분의 신규 설치의 경우 SG06LP1 시리즈는 더 가볍고, 더 작고, 더 높은 바이패스 전류와 추가 MPP 트래커(7kW 이상)를 갖춘 더 유능한 선택입니다. SG05LP1 시리즈는 CM 시리즈 재고가 아직 현지에서 제공되지 않거나 설치자가 이미 예비 부품을 보유하고 SM 플랫폼에 대한 시운전에 능숙한 경우에 여전히 의미가 있습니다.

고도는 별도로 표시할 가치가 있습니다. 2000m 이상의 프로젝트에는 이 데이터 세트 내에서 해당 등급을 충족하는 SG05LP1 옵션이 없습니다. SG06LP1의 3000m 허용 고도는 있으면 좋은 요구 사항이 아니라 어려운 요구 사항이 됩니다. 그 외에도 구성 요소 가용성에 비해 설치 공간 절약 및 우회 여유 공간이 얼마나 가치가 있는지에 따라 결정이 내려지는 경우가 많습니다. 모든 프로젝트에 최신 플랫폼이 필요한 것은 아니지만 부하에 적합한 크기의 인버터 선택 진열대에서 가장 높은 평가를 받은 모델을 찾는 것보다 더 중요합니다.
