Deye 홈 배터리 설치 실용 가이드: SE-F16 및 RW-F16의 일반적인 결함 및 솔루션

데이 홈 배터리 설치 실용 가이드: SE-F16 및 RW-F16의 일반적인 결함 및 솔루션

1. 소개

BBC 기술 보고서에서 가정용 에너지 저장 시스템은 종종 에너지 독립적인 "가정용 발전소"로 묘사됩니다. 옥상 태양광 패널은 낮 동안 전기를 생산하고, 배터리는 밤이나 비오는 날에 전력을 공급하여 최고치 전기 가격, 전력망 변동, 극단적인 날씨까지 처리합니다. 그러나 실제 설치는 "플러그 앤 플레이"와는 거리가 멀습니다. Deye(Deye, 전문 에너지 저장 장치 및 인버터 브랜드)의 저전압 리튬 배터리 SE-F16 및 RW-F16(둘 다 16kWh LiFePO₄, 공칭 51.2V)을 SUN-10K-SG05LP3-EU-SM2(10kW 3상 저전압 하이브리드 인버터)와 함께 사용하면 안정적으로 설계되었음에도 불구하고 실제 배선, 통신 및 병렬 연결에서 비정상적인 현상이 나타나는 경우가 많습니다. 이 글은 Deye 공식 매뉴얼과 사용자 포럼(DIY Solar Forum 등), 실제 설치 사례를 바탕으로 일반적인 주택 소유자나 설치자가 함정을 피하는 데 도움이 되는 4가지 일반적인 문제와 해결 방법을 분석합니다. 데이터는 2025~2026년 최신 제품 사양을 기준으로 하며, 실제 성능은 온도, SOC 등에 영향을 받습니다.

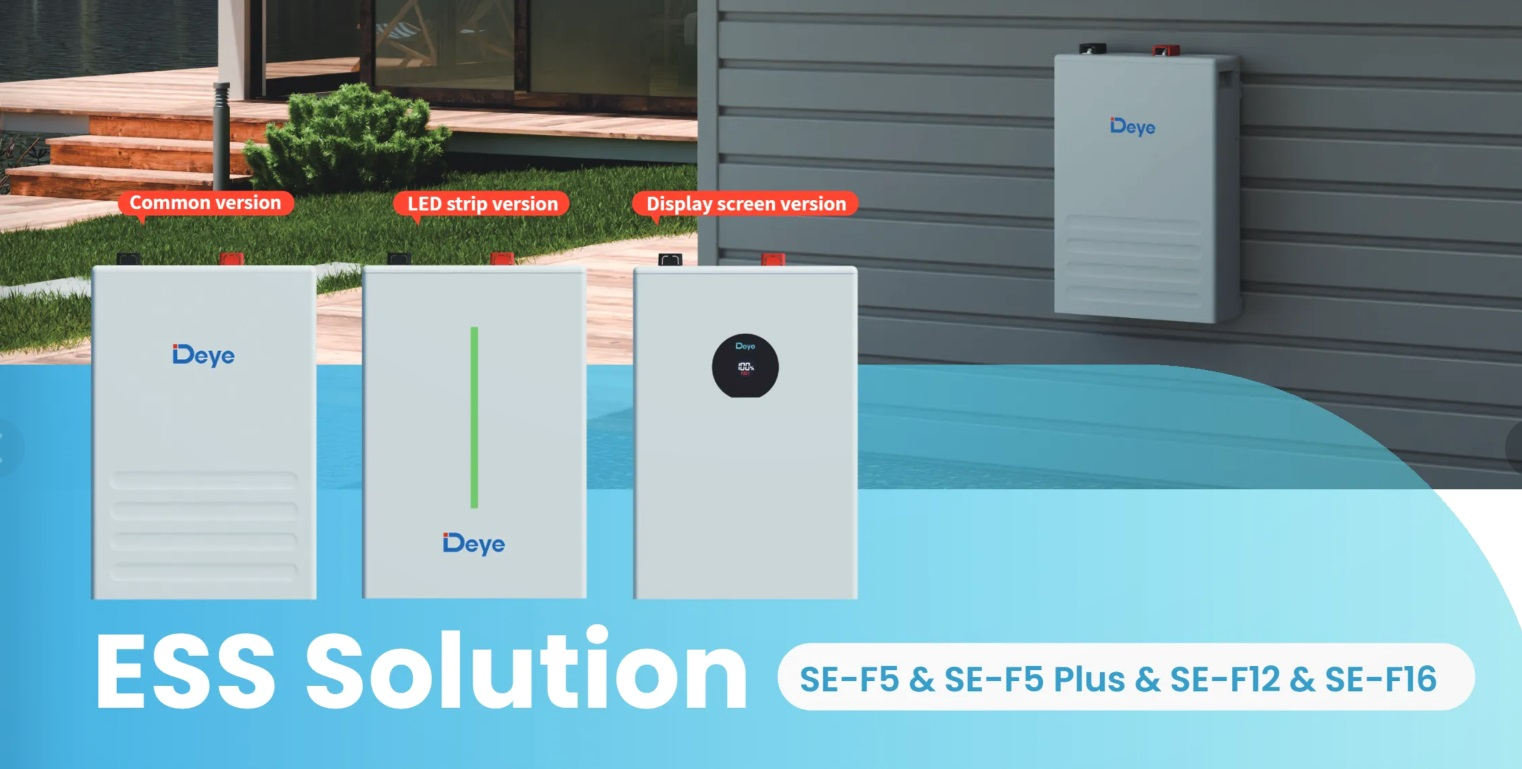

그림 1. Deye SE-F16 시리즈의 공식 이미지

2.1 사례 1: BMS 통신 오류 - "배터리가 응답하지 않음", 시스템이 직접 종료됨

가장 일반적인 문제점: 인버터에 "comm./F01-F64"가 표시되거나 배터리 LCD에 "W31 배터리 통신 경고(PCS 통신 실패)"가 표시됩니다. 독일의 3상 가구 소유자는 SUN-10K-SG05LP3-EU-SM2 1개, RW-F16 장치 2개를 설치했습니다. 전원을 켠 후 인버터에서 반복적으로 경보가 울리고 배터리 SOC가 표시되지 않으며 충전/방전이 완전히 실패했습니다. 원인 분석: Deye 배터리에는 CAN 2.0(RJ45 포트)을 통해 인버터와 통신하는 BMS(배터리 관리 시스템)가 내장되어 있습니다. 일반적인 원인은 다음과 같습니다.

• 필요에 따라 페라이트 링이 장착되지 않은 통신 케이블(장거리 배선의 경우 간섭을 방지하기 위해 4회 감는 것이 좋습니다).
• 배선 순서가 잘못되었습니다(CAN-H/L 역순).
• 전원 켜기 순서가 잘못되었습니다(배터리 서비스 스위치를 먼저 켜고 그 다음 BMS 스위치, 마지막으로 인버터를 켜야 함).
• 인버터 "Li-BMS" 모드가 Deye 기본 프로토콜(또는 잘못 선택된 Pylontech 또는 기타 타사 프로토콜)로 설정되지 않았습니다.
• RW-F16은 클래식 모델입니다. SE-F16은 자동 네트워킹을 지원하지만 펌웨어 불일치는 여전히 "마스터 주소 반복"을 유발할 수 있습니다.

실용적인 솔루션:

1. 전원을 끈 후 원래 CAT5E 통신 케이블을 사용하여 배터리 "PCS" 포트를 인버터 BMS CAN 포트에 다시 연결하십시오.
2. 통신 케이블이 길거나 현장에서 전자기 간섭이 강한 경우 페라이트 링을 설치하고 올바르게 감아야 합니다.
3. 병렬 연결 전에 모든 배터리를 100% SOC로 충전하여 전압 차이를 줄이고 전류 순환을 방지하세요.
4. 인버터 "Battery Setup"으로 들어가서 "Li-BMS" 프로토콜을 Deye 기본 프로토콜로 설정합니다(보통 자동 인식되거나 00 모드 선택).
5. 표준 전원 켜기 순서: 배터리 서비스 스위치 ON → BMS 스위치 ON → 인버터 시작.
6. 여전히 비정상적인 경우 Deye 앱이나 모니터링 플랫폼을 통해 BMS 로그를 확인하세요. Deye 정품 인버터만 온라인 배터리 펌웨어 업그레이드를 지원하며 타사 인버터는 이 작업을 수행할 수 없습니다.

소유자 피드백: 이 단계를 수행한 후 시스템은 10분 이내에 정상으로 돌아왔고 SOC 데이터가 실시간으로 동기화되었습니다. 매뉴얼에는 PCS 통신 알람의 경우 먼저 모니터링 소프트웨어를 통해 진단하고 결함이 있는 시스템을 작동하지 말라고 명시되어 있습니다.

2.2 사례 2: 병렬 배터리 불균형 — 하나는 "가득 참", 다른 하나는 "굶주림"

다중 배터리 확장 중 일반적인 현상: 두 개의 SE-F16 장치를 병렬로 연결한 후 하나는 계속 충전되고 다른 하나는 SOC가 60%로 유지되어 총 용량이 낭비되고 "차이에 따른 셀 전압"이 발생하기도 합니다. 폴란드 빌라 소유주(4 RW-F16 10kW 인버터)는 병렬 연결 후 방전 전류가 고르지 않고 최대 부하 시 경보가 발생하는 것을 발견했습니다. 원인 분석:

• RW-F16에는 IN→OUT 데이지 체인 연결이 필요합니다. SE-F16은 DIP 스위치 없이 자동 네트워킹을 지원하지만 잘못된 통신 케이블 순서 또는 주소 충돌로 인해 네트워킹 오류가 발생할 수 있습니다.
• 병렬 연결 전에 배터리 SOC가 일관되지 않습니다(수동으로 병렬 연결하기 전에 모든 배터리를 100% 충전해야 함).
• 전원 케이블 단면적이 너무 작거나 연결 토크가 부족합니다(권장 2/0 AWG, 표준 토크 24.5Nm).
• 전체 배터리 용량에 따라 인버터 최대 충방전 전류가 구성되지 않음: SUN-10K-SG05LP3-EU-SM2 최대 충방전 전류 240A, 단일 RW-F16 연속 방전 전류 160A.

실용적인 솔루션:

1. 병렬 연결하기 전에 각 배터리를 별도로 100% SOC까지 완전히 충전하고 전압 일관성을 보장하기 위해 24시간 동안 그대로 두십시오.
2. 통신 케이블은 IN→OUT 데이지 체인으로 엄격하게 연결되어야 합니다. 단일 장치는 최대 32개의 병렬 장치를 지원하며 총 용량은 최대 512kWh입니다.
3. SE-F16은 DIP 스위치 설정이 필요하지 않습니다. RW-F16 병렬 모드: 15kW 이하 인버터의 경우 모드 1, 15kW 이상 인버터의 경우 모드 2.
4. 인버터 "배터리 설정"에서 병렬 모드를 활성화하고 총 용량과 최대 충전/방전 전류를 올바르게 설정합니다. 과열을 방지하려면 단일 RW-F16 연속 전류를 160A 이내로 제한하는 것이 좋습니다(내장된 125A 회로 차단기가 추가 보호 기능 제공).
5. Deye 클라우드 플랫폼 또는 앱을 통해 개별 배터리 셀 전압 및 온도 차이를 실시간으로 모니터링합니다. 전압 차이가 0.5V를 초과하면 즉시 케이블과 연결을 확인하십시오.

결과: 수리 후 소유자는 균형 잡힌 배터리 충전/방전과 균일한 전류 분배를 달성하여 시스템의 자체 소비율을 30% 높였습니다. 설명서에서는 다음과 같이 명시적으로 경고합니다. 병렬 모드에서 단일 배터리의 연속 전류가 한도를 초과하면 과열이나 심지어 안전 위험이 발생할 수 있습니다.

.

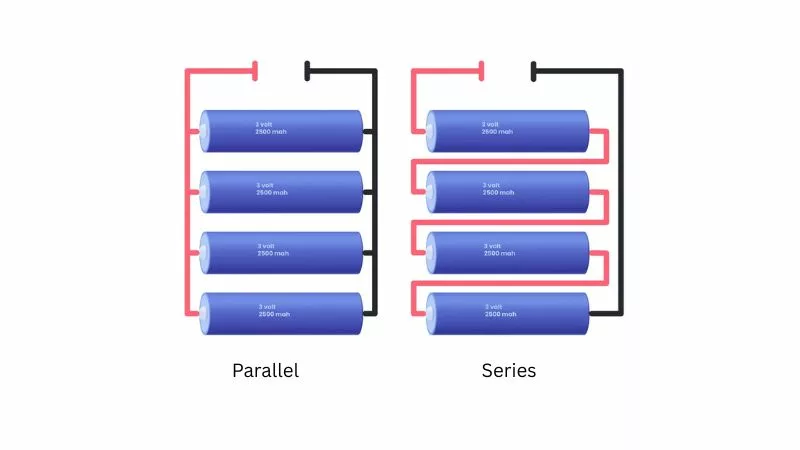

그림 2. 배터리 병렬 연결과 직렬 연결 원리의 개략도

2.3 사례 3: 접지 및 DC 오류 - F22/F56 경보, 안전 위험

SUN-10K-SG05LP3-EU-SM2를 설치한 후 F22(접지 또는 DC 연결 이상 가능성) 또는 F56(DC 버스 전압이 너무 낮음)이 자주 보고됩니다. 한 프랑스 설치자는 RW-F16을 벽에 장착할 때 가끔 "오프라인" 문제에 직면했습니다. 인버터가 비정상적으로 낮은 배터리 전압을 표시했습니다(실제 배터리 전압은 51V 정상). 원인 분석:

• 접지 연결이 불안정합니다(인버터 외함과 배터리는 PE 보호 접지에 올바르게 연결되어야 함).
• DC 양극/음극 케이블 토크가 표준(24.5Nm)에 미치지 못하거나 극성이 반전되었습니다(인버터가 직접 손상될 수 있음).
• RW-F16에는 125A 이중 극 회로 차단기가 내장되어 있으며 SE-F16 연속 방전 용량은 최대 230A입니다. 주변 온도가 0℃ 미만이면 배터리 BMS는 충전을 금지하고 보호를 시작합니다.
• CT 변류기가 잘못된 방향으로 설치되었습니다(제로 내보내기 모드에서 화살표는 부하측을 가리켜야 함).

실용적인 솔루션:

1. 설치하기 전에 모든 DC 케이블이 토크 요구 사항을 충족하는지 확인하고 양극과 음극을 엄격하게 구분하고 절대 역극을 바꾸지 마십시오.
2. 등전위 연결을 형성하려면 인버터 인클로저와 배터리 인클로저를 동일한 PE 지점에 안정적으로 접지해야 합니다.
3. 인버터 "시스템 경보" 로그를 확인하십시오. F22는 대부분 느슨한 연결로 인해 발생합니다. 해결하려면 다시 조이세요.
4. 온도 센서를 올바른 포트에 연결하십시오. 실수로 납산 배터리 모드를 설정하지 마십시오.
5. 부하를 가리키는 화살표를 사용하여 해당 위상 라인에 CT 변류기를 고정합니다. 3상 시스템은 L1/L2/L3을 완전히 커버해야 합니다.

수리 후 경보가 제거되었으며 시스템의 UPS 원활한 전환 기능이 정상적으로 작동했습니다. BBC 관련 보고서에서는 잘못된 접지가 가정용 에너지 저장 시스템의 가장 숨겨진 안전 위험 중 하나라고 지적했습니다.

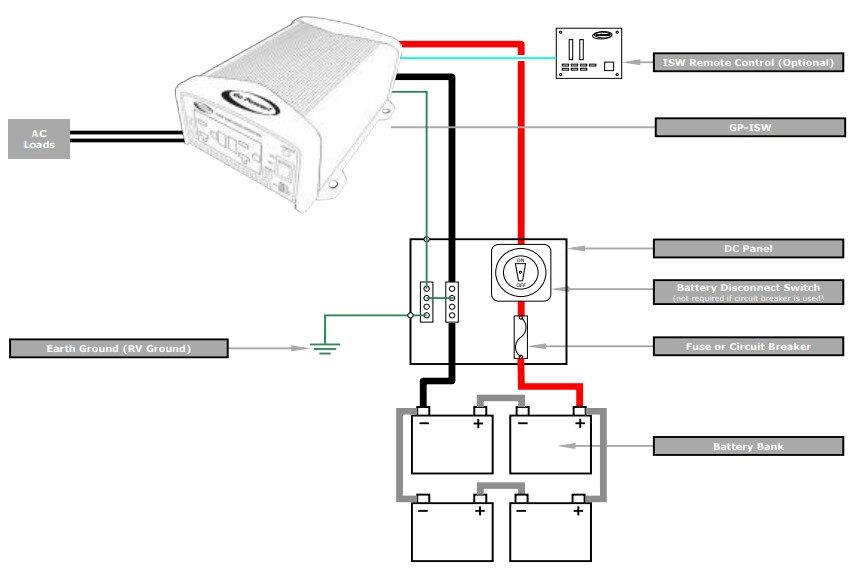

그림 3. 인버터 DC 측 배선 및 접지(PE/어스 접지)의 전체 개략도

2.4 사례 4: TOU(Time-of-Use) 충전/방전 실패 및 충전 상한 잠금

인버터를 피크-밸리 전기 가격 기간으로 설정하면 배터리가 일정에 따라 충전되지 않거나 최대 80%까지만 충전됩니다. SE-F16을 페어링한 네덜란드 사용자는 야간 계곡 가격 기간 동안 충전이 되지 않은 반면, 주간에는 비정상적으로 "배터리 방전"이 표시되는 것을 발견했습니다. 원인 분석:

• "배터리 활성화" 옵션이 실수로 활성화되었습니다(이 기능은 낮은 SOC 배터리 복구에만 사용되며 정상 작동 중에는 비활성화해야 합니다).
• BMS 통신이 불안정하여 인버터가 실제 SOC 데이터를 얻을 수 없습니다.
• RW-F16/SE-F16 배터리 펌웨어는 Deye 인버터의 업그레이드만 지원합니다. Victron과 같은 타사 장치와 혼합하면 비정상적인 에너지 흐름 표시가 쉽게 발생합니다.

실용적인 솔루션:

1. 인버터 "배터리 설정"에서 "배터리 활성화" 기능을 비활성화합니다.
2. "그리드 충전"을 활성화하고 TOU 피크-밸리 기간(예: 야간 00:00-06:00 밸리 가격 충전)을 올바르게 설정합니다.
3. 먼저 BMS 통신 문제를 배제하십시오(사례 1 참조).
4. 타사 인버터와 혼합하는 경우 수동 전압 모드로 전환하거나 Deye에 문의하여 프로토콜 호환성을 확인하세요.

사용자가 수정 사항을 적용한 후 시스템은 피크-밸리 전략을 엄격하게 따랐으며 전기 비용이 크게 감소했습니다.

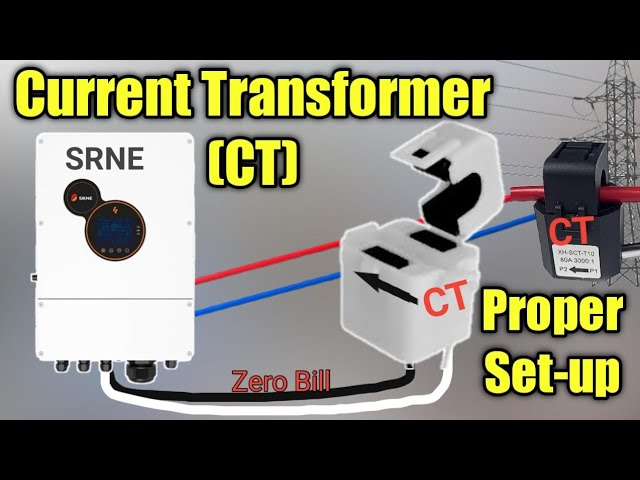

그림 4. CT 변류기의 올바른 설치 다이어그램

3. 함정 방지 가이드: 전문적인 설치는 여전히 필수입니다

Deye SE-F16(콤팩트한 구조, 높은 전류 출력, 더 높은 보호 등급) 및 RW-F16(내장형 회로 차단기, 클래식 벽걸이 설치)은 모두 6000주기 수명과 90% 이상의 왕복 효율성을 갖춘 성숙한 주거용 제품입니다. 그러나 설치 전문성은 매우 요구됩니다. 전문 인력이 설치해야 하며, 설명서에 명시된 토크 기준, 작동 온도 범위(충전 시 0~55℃), 통신 사양을 엄격히 준수해야 합니다. 대부분의 설치 오류는 비표준 작업(요구 사항을 충족하지 않는 케이블 선택, 혼란스러운 전원 켜기 순서 또는 병렬 연결 전 균형 조정 실패)에서 비롯됩니다. 실용적인 권장사항:

• 설치 전에 전체 시스템 시뮬레이션 및 디버깅을 완료하세요.
• Deye 앱을 통해 정기적으로 펌웨어 버전과 작동 로그를 확인하세요.
• 유럽 ​​창고 배송이 효율적이기는 하지만 여전히 현지 인증 설치업체를 선택하는 것이 좋습니다.
• 악천후에서는 빈번한 BMS 보호 트리거를 피하기 위해 배터리 온도 모니터링에 중점을 둡니다.

BBC 보고서에 설명된 바와 같이 에너지 저장 기술은 전문적인 시나리오에서 일반 가정으로 옮겨가고 있습니다. 그러나 실제로 가정용 에너지 자립을 달성하려면 제품 자체보다 설치 단계의 표준화된 작동이 더 중요한 경우가 많습니다. 오류가 발생하면 먼저 Deye 공식 오류 참조 표를 참조하거나 공식 기술 지원팀에 문의하세요. 적절한 디버깅 후에 이 배터리 시리즈는 10년 이상 안정적으로 작동할 수 있어 가정용으로 신뢰할 수 있는 녹색 에너지 백업 장치가 됩니다.
